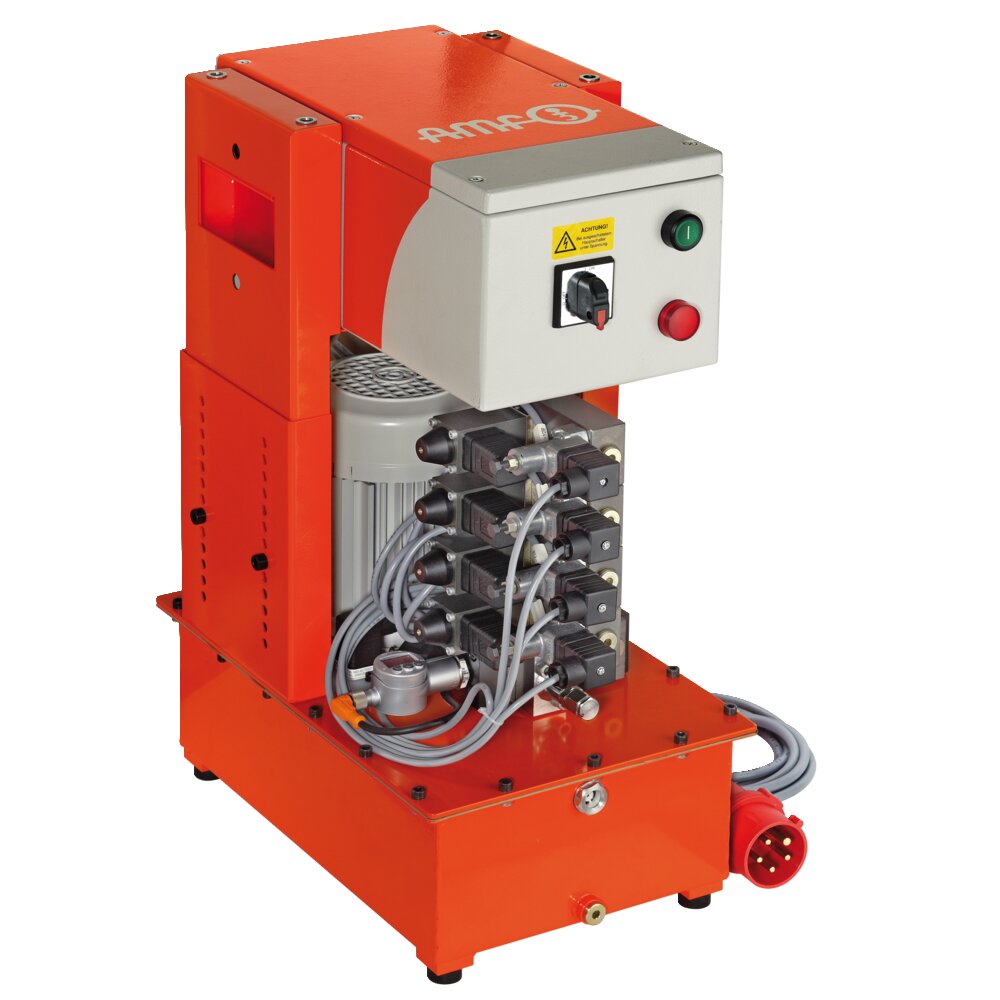

Насосный агрегат АМF 326702

с 4 отдельными цепями зажима одностороннего действия,
максимальное рабочее давление 400 бар.

Конструкция:
Компактный, подключаемый насосный агрегат, готовый к работе с электрическим и гидравлическим приводом. В комплекте: клапан ограничения давления и реле давления, электромагнитный клапан, манометр, поплавковый выключатель, система заливки масла, электрическое управление с главным выключателем, контрольные лампы и фланцевые разъемы. Электрическое подключение осуществляется с помощью разъема CEKON. В стандартную комплектацию входит 2 х 5 л гидравлического масла HLP32.

Применение:
Насосный агрегат предназначен для работы с гидравлическими зажимными системами.

Особенности:
Радиально-поршневой насос приводится в действие стандартным двигателем переменного тока с классом энергоэффективности IE3. Двигатель защищен от перегрузки выключателем защиты двигателя и термоэлементом. Каждый из 4 зажимных контуров оснащен клапаном с седлом 3/2. Для контроля внешнего давления снаружи установлены четыре реле давления (DS). Настройка и контроль давления осуществляются с помощью клапана ограничения давления (DBV) и электронного реле давления (EDS). Значение, установленное на клапане ограничения давления, сохраняется с помощью кнопки Mode на реле давления. Это одновременно устанавливает запрограммированную точку отключения и повторного включения.
Насосный агрегат работает с перебоями. В случае падения давления насосный агрегат включается автоматически с помощью реле давления. Давление зажима отображается с помощью кнопок с подсветкой. Установленный поплавковый выключатель отключает насос в случае низкого уровня масла и подает оптический сигнал.

Примечание:
При соединении элементов обращайте внимание на безупречную вентиляцию. Перекачку в случае падения давления следует производить не более 2 раз в минуту. Установка не должна работать непрерывно. Для обеспечения безопасного зажима гидравлического инструмента в каждом случае зажим на штосселе и столе осуществляется с помощью отдельной схемы зажима. Четыре реле давления DS1-DS4 используются для обеспечения внешнего контроля давления в четырех цепях зажима. Машина автоматически отключается при падении давления в одной из цепей зажима или в случае нехватки масла. Электрическое подключение между контроллером пресса и блоком питания должно выполняться заказчиком.
