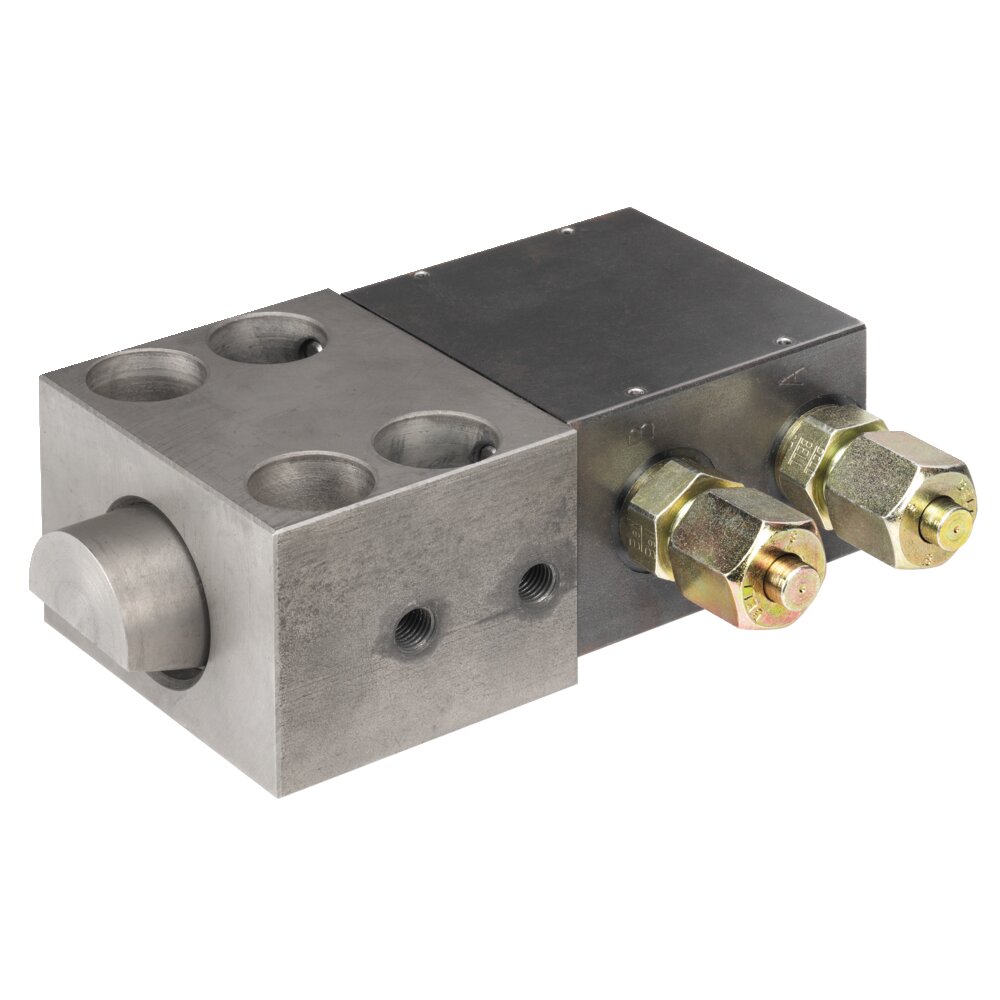

Клиновой зажим АМF 325175

Предзаказ

0 руб.

< > Купить

Описание:

Артикул: AMF 325175

Подробнее

Разновидности товаров:

Артикул	Артикул №.	Усилие зажима [кН]	Максимальное рабочее усилие [кН]	с контролем позиционирования	без контроля местоположения	Масса [кг]	Цена
325134	6946-25-l	25	36	-	✓	2,6	0 руб.
325142	6946-25-B	25	36	✓	-	2,6	0 руб.
325159	6946-50-L	50	72	-	✓	6,1	0 руб.
325167	6946-50-B	50	72	✓	-	6,1	0 руб.
325175	6946-100-L	100	145	-	✓	11,5	0 руб.
325183	6946-100-B	100	145	✓	-	11,5	0 руб.
325191	6946-160-L	160	230	-	✓	23,0	0 руб.
325209	6946-160-B	160	230	✓	-	23,0	0 руб.

Артикул	A	b	C ±0,02	диаметр D H8	E	F	H	J	k	m	диаметр N	O	P	R	S	T	U	V	W	Винт (4 штуки)	Цена
325134	24	14	48	18	M12	6	48	122	58	70	30	20	3	21,5	78	33	15	12	11	M12x60	0 руб.
325142	24	14	48	18	M12	6	48	122	58	70	30	20	3	21,5	78	33	15	12	11	M12x60	0 руб.
325159	30	16	65	26	M16	7	65	157	78	95	40	25	3	28,5	103	43	18	6	11	M16x70	0 руб.
325167	30	16	65	26	M16	7	65	157	78	95	40	25	3	28,5	103	43	18	6	11	M16x70	0 руб.
325175	38	20	85	30	M20	11	80	190	100	120	56	25	3	37	127	51	25	16	11	M20x90	0 руб.
325183	38	20	85	30	M20	11	80	190	100	120	56	25	3	37	127	51	25	16	11	M20x90	0 руб.
325191	50	25	106	35	M24	11	105	222	120	150	70	30	3	49	148	57	30	8	11	M24x120	0 руб.
325209	50	25	106	35	M24	11	105	222	120	150	70	30	3	49	148	57	30	8	11	M24x120	0 руб.

двойного действия
максимальное рабочее давление 350 бар (400 бар*).

* При использовании крепежных винтов качества 10,9 допускается максимальное рабочее усилие в 400 бар. Требуется монтажная поверхность с соответствующим сопротивлением резьбы (по крайней мере, соответствующая стандарту St 50).

Конструкция:
Корпус блока цилиндров изготовлен из полированной стали. Корпус и зажимной болт закалены. Корпус поршневого штока закален и отшлифован. Крепежные винты входят в комплект поставки сопротивление 12.9.

Применение:
Клиновые зажимы используются для крепления инструментов на прессах и машинах для литья под давлением. Зажимной болт прижимается к инструменту под углом 20° по диагонали, что обеспечивает фрикционное соединение.

Примечание:
Нельзя превышать максимально допустимую нагрузку на зажим. Усилие зажима воздействует вертикально на точку зажима, что обеспечивает очень малое усилие скольжения инструмента.

Характеристики:

Артикул	325175
Тип продукта	Зажимные элементы
Максимальное усилие зажима [кН]	100
