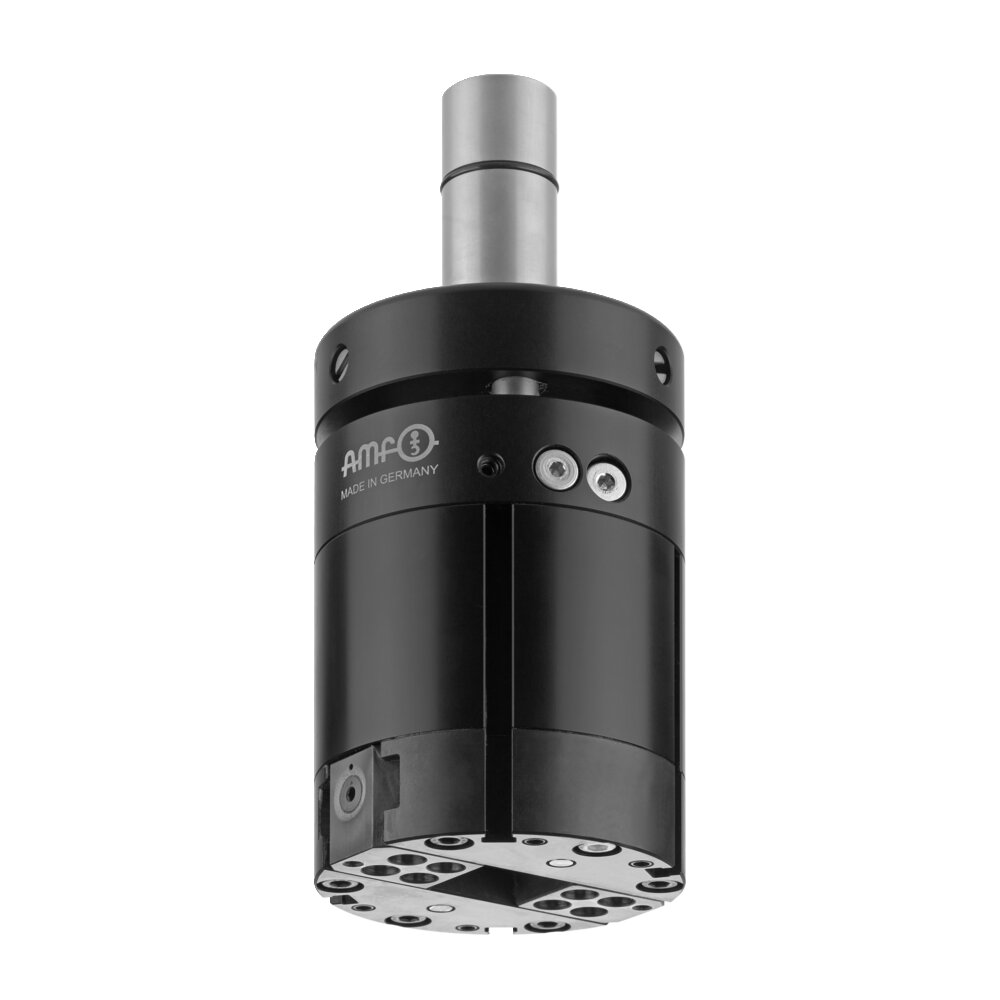

Захват с компенсирующим устройством, гидравлический АМF 558640
Разновидности товаров:
| Артикул | Минимальное рабочее давление P [бар] | Максимальное рабочее давление P [бар] | Ход [мм] | Усилие захвата F [N] | Масса [г] | Цена |
| 557745 | 45 | 50 | 23 | 250, 500, 1000 | 2200 | 0 руб. |
| 558640 | 35 | 40 | 23 | 250, 500, 1000 | 2200 | 0 руб. |
| 558641 | 25 | 30 | 23 | 250, 500, 1000 | 2200 | 0 руб. |
| 560824 | 45 | 50 | 23 | 250, 500, 1000 | 2288 | 0 руб. |
| 560828 | 35 | 40 | 23 | 250, 500, 1000 | 2288 | 0 руб. |
| 560830 | 25 | 30 | 23 | 250, 500, 1000 | 2288 | 0 руб. |
| Артикул | C | диаметр D [мм] | диаметр D1 [мм] | Диаметр зоны взаимодействия [мм] | L1 [мм] | L3 [мм] | Удлинитель захвата L5 [мм] | Z [мм] | Цена |
| 557745 | +/- 3 ° | 80 | 25 | 80 | 60,5 | 55 | 80 | 5 | 0 руб. |
| 558640 | +/- 3 ° | 80 | 25 | 80 | 60,5 | 55 | 80 | 5 | 0 руб. |
| 558641 | +/- 3 ° | 80 | 25 | 80 | 60,5 | 55 | 80 | 5 | 0 руб. |
| 560824 | +/- 3 ° | 80 | 25 | 97,5 | 60,5 | 55 | 100 | 5 | 0 руб. |
| 560828 | +/- 3 ° | 80 | 25 | 97,5 | 60,5 | 55 | 100 | 5 | 0 руб. |
| 560830 | +/- 3 ° | 80 | 25 | 97,5 | 60,5 | 55 | 100 | 5 | 0 руб. |
Для перемещения деталей на станке.
Применение:
Захват обеспечивает полностью автоматическую смену заготовки в процессе обработки на станке. Он заменяется из инструментального магазина фрезерного станка и позволяет перемещать заготовку между хранилищем деталей и зажимным устройством.
Он приводится в действие охлаждающим смазочным воздухом, который подается через шпиндель станка. Захват закрывается гидравлически, а открывается под действием усилия пружины.
Встроенная функция подпружиненного противовеса CZ защищает инструмент, шпиндель станка и обрабатываемую деталь, а также компенсирует допуски и неровности.
Особенности:
В зависимости от используемой машины и рабочего давления охлаждающей смазки доступны три предварительно сконфигурированных захвата. Пожалуйста, обратите внимание на минимальное и максимальное рабочее давление.
Примечание:
- Максимально допустимая частота вращения: 20 [об/мин]
- Подходит для седел Weldon и гидравлических расширительных патронов
- Рассчитан на температуру окружающей среды от 0°C до 60°C
- Транспортировка заготовок весом не более 8 кг
- В стандартную комплектацию входят три сменных уплотнения
- Выпускается в двух вариантах исполнения для заготовок с максимальными размерами до 50 мм или 70 мм
Преимущество:
- Функция уравновешивания (Z: 5 мм, C: +/-3°) обеспечивает оптимальную защиту всех компонентов и компенсацию допусков и неровностей
- Усилие захвата можно легко регулировать с помощью дросселей и, таким образом, адаптировать к соответствующим требованиям к обрабатываемым деталям
- Легко заменяемые захватные пластины для обработки деталей различной геометрии
- Простая реализация автоматических смен, что означает более высокую загрузку станка и большую гибкость
- Значительное сокращение времени наладки для небольших и средних партий продукции
Характеристики:
| Артикул | 558640 |
| Режим работы | Гидравлический |
| Особые характеристики | С компенсационным блоком |
