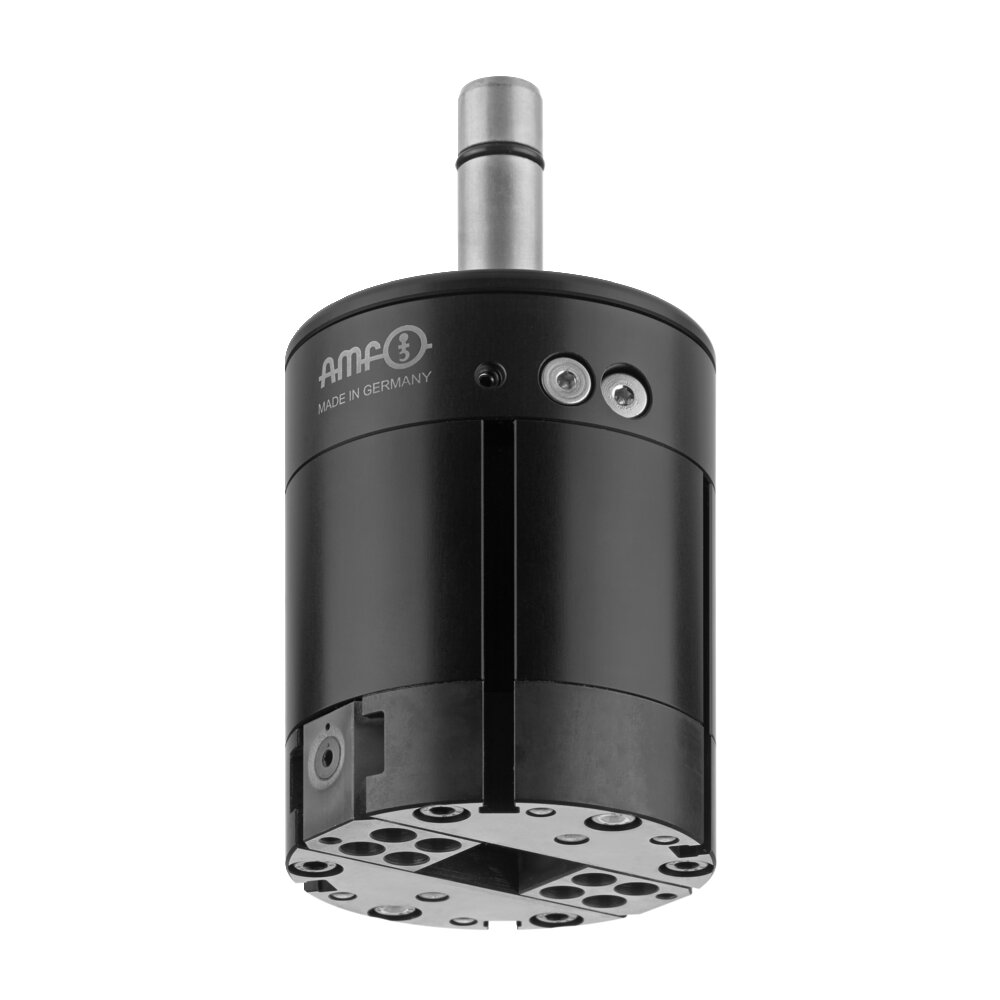

Захват без компенсатора, гидравлический АМF 560827

Предзаказ

0 руб.

< > Купить

Описание:

Артикул: AMF 560827

Подробнее

Разновидности товаров:

Артикул	Минимальное рабочее давление P [бар]	Максимальное рабочее давление P [бар]	Ход [мм]	Усилие захвата F [N]	Масса [г]	Цена
557744	45	50	23	250, 500, 1000	1762	0 руб.
558638	35	40	23	250, 500, 1000	1762	0 руб.
558639	25	30	23	250, 500, 1000	1762	0 руб.
560827	45	50	23	250, 500, 1000	1820	0 руб.
560829	35	40	23	250, 500, 1000	1820	0 руб.
560831	25	30	23	250, 500, 1000	1820	0 руб.

Артикул	диаметр D [мм]	диаметр D1 [мм]	Диаметр зоны взаимодействия [мм]	L1 [мм]	L3 [мм]	Удлинитель захвата L5 [мм]	Цена
557744	80	16	80	53	50	80	0 руб.
558638	80	16	80	53	50	80	0 руб.
558639	80	16	80	53	50	80	0 руб.
560827	80	16	97,5	53	50	100	0 руб.
560829	80	16		53	50		0 руб.
560831	80	16	97,5	53	50	100	0 руб.

Для перемещения деталей на станке.

Применение:
Захват обеспечивает полностью автоматическую смену заготовки в процессе обработки на станке. Он заменяется из инструментального магазина фрезерного станка и позволяет перемещать заготовку между хранилищем деталей и зажимным устройством. Он приводится в действие охлаждающим смазочным воздухом, который подается через шпиндель станка. Захват закрывается гидравлически, а открывается под действием усилия пружины.

Особенности:
В зависимости от используемой машины и рабочего давления охлаждающей смазки доступны три предварительно сконфигурированных захвата. Пожалуйста, обратите внимание на минимальное и максимальное рабочее давление.

Примечание:
- Максимально допустимая частота вращения: 20 [об/мин]
- Подходит для седел Weldon и гидравлических компенсационных патронов
- Рассчитан на температуру окружающей среды от 0°C до 60°C
- Транспортировка заготовок весом не более 8 кг
- В стандартную комплектацию входят три сменных уплотнения
- Выпускается в двух вариантах исполнения для заготовок с максимальными размерами до 50 мм или 70 мм

Преимущества:
- Усилие захвата можно легко регулировать с помощью дросселей и, таким образом, адаптировать к соответствующим требованиям к заготовкам
- Легко заменяемые захватные пластины для обработки заготовок различной геометрии
- Простая реализация автоматических смен, что означает более высокую загрузку станка и большую гибкость
- Значительное сокращение времени наладки для небольших и средних партий изделий
