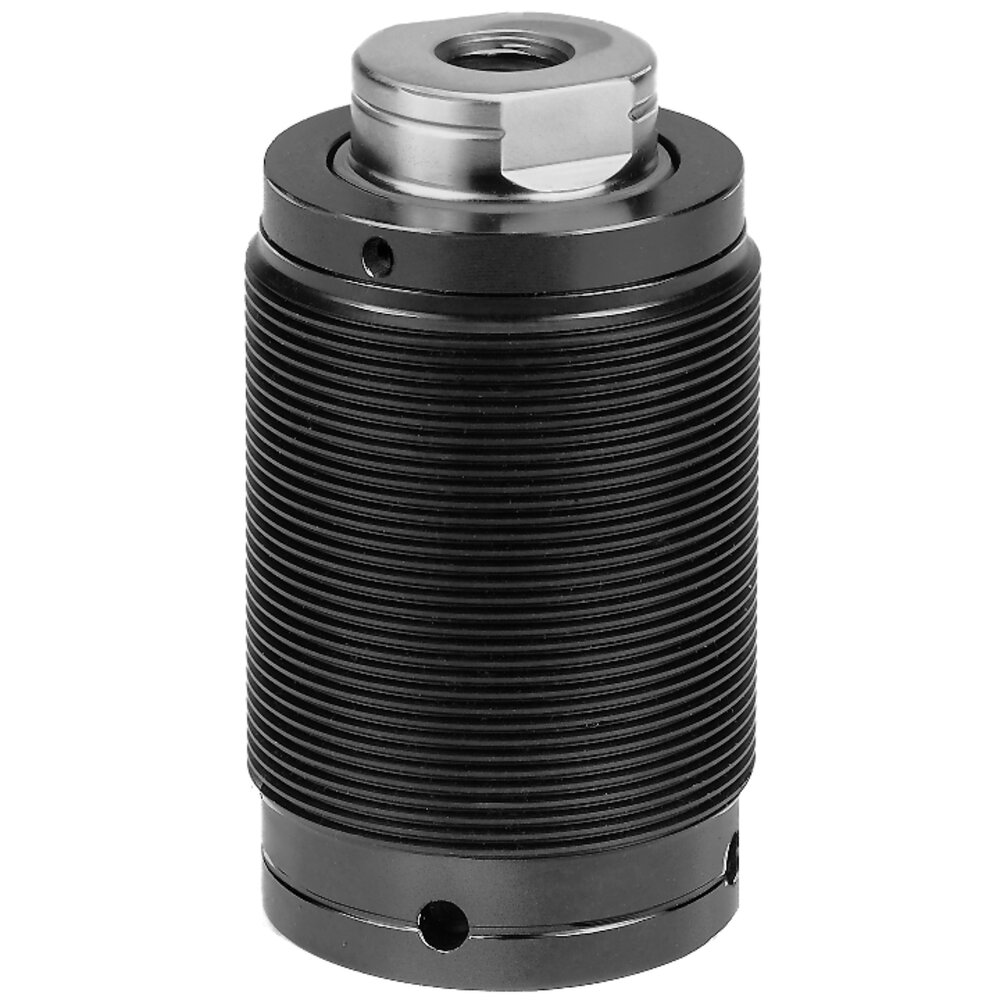

Встроенный цилиндр АМF 67983
Разновидности товаров:
| Артикул | Артикул №. | Усилие сжатия Vh при 100 бар [кН] | Усилие сжатия Vh при 350 бар [кН] | Усилие сжатия RH при 100 бар [кН] | Усилие сжатия RH при давлении 350 бар [кН] | Ход C [мм] | Объем VH [см3] | Объемная относительная влажность [см3] | Площадь поршня VH [см2] | Относительная площадь поршня [см2] | Масса [г] | Цена |
| 67942 | 6925D-18-1 | 5,08 | 17,8 | 1,6 | 5,9 | 25,5 | 13,0 | 4,4 | 5,1 | 1,7 | 762 | 0 руб. |
| 67967 | 6925D-18-2 | 5,08 | 17,8 | 1,6 | 5,9 | 51,0 | 26,0 | 8,8 | 5,1 | 1,7 | 1061 | 0 руб. |
| 67983 | 6925D-40-1 | 11,40 | 39,9 | 5,0 | 17,5 | 25,5 | 29,0 | 12,7 | 11,4 | 5,0 | 1379 | 0 руб. |
| 68007 | 6925D-40-2 | 11,40 | 39,9 | 5,0 | 17,5 | 51,0 | 58,1 | 25,5 | 11,4 | 5,0 | 1869 | 0 руб. |
| Артикул | диаметр а | b | D | E | F | G | sw | J x глубина | k | диаметр L | m | N | Цена |
| 67942 | 20,1 | 80,5 | 12,5 | 52,5 | 8 | M48x1,5 | 17 | M8x11 | 6,5 | 45,0 | 14,0 | 14 | 0 руб. |
| 67967 | 20,1 | 109,0 | 12,5 | 81,0 | 8 | M48x1,5 | 17 | M8x11 | 6,5 | 45,0 | 14,0 | 14 | 0 руб. |
| 67983 | 28,2 | 82,0 | 12,5 | 52,5 | 10 | M65x1,5 | 25 | M12x13 | 9,0 | 60,5 | 20,5 | 11 | 0 руб. |
| 68007 | 28,2 | 111,0 | 12,5 | 81,0 | 10 | M65x1,5 | 25 | M12x13 | 9,0 | 60,5 | 20,5 | 11 | 0 руб. |
Двойного действия,
максимальное рабочее давление 350 бар.
Конструкция:
Корпус цилиндра изготовлен из закаленной и полированной стали. Корпус поршня и штока поршня закален и отшлифован. Шток поршня с внутренней резьбой. Стеклоочиститель на штоке поршня. Корпус цилиндра с тонкой метрической резьбой для контргайки по DIN 70852. Подача масла осуществляется через резьбовое отверстие.
Применение:
Подходит для преобразования механических приспособлений в гидравлические. Встроенный цилиндр легко монтируется и регулируется на стенках крепежа с помощью фланцевых гаек. Универсальный цилиндр для зажима, проталкивания, фиксации, клепки и штамповки.
Особенности:
Метрическая резьба, проходящая по всей длине цилиндра, позволяет с помощью двух фланцевых гаек DIN 70852 производить регулировку по длине в широком диапазоне. Резьба на конце штока поршня позволяет использовать отдельные контактные болты.
Примечание:
Во время монтажа система должна быть полностью вентилирована.
VH = рабочий ход, RH = обратный ход
Характеристики:
| Артикул | 67983 |
| Максимальное усилие зажима [кН] | 39.9 |
| Максимальное рабочее давление [бар] | 350 |
| Тип приведения в действие | Двойное действие |
| Ход [мм] | 25.5 |
Подходящие аксессуары:
| Название товара | Цена |
| Фланцевая гайка АМF 63818 | 0 руб. |
| Ввинчиваемый фланец АМF 69302 | 0 руб. |
| Сформируйте уплотнительное кольцо Cu АМF 69823 | 0 руб. |
| Шланг высокого давления АМF 174177 | 0 руб. |
| Быстроразъемная муфта АМF 69021 | 0 руб. |
| Шланг высокого давления с переплетением из стальной проволоки АМF 68551 | 0 руб. |
