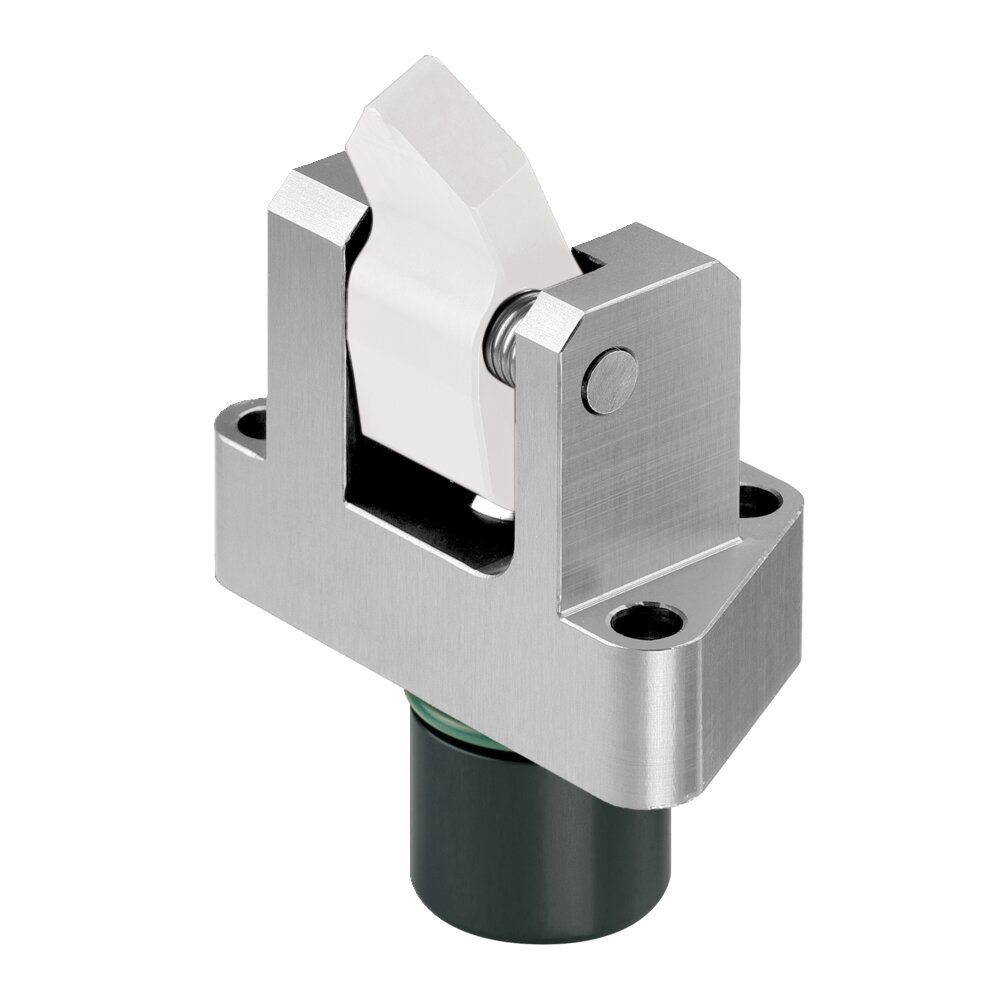

Вертикальный зажим АМF 322545
Разновидности товаров:
| Артикул | Артикул №. | Усилие поршня при 100 бар [кН] | Усилие поршня при давлении 250 бар | Объем [см3] | Диаметр поршня. [мм] | Эффективная площадь поршня [см2] | Максимальная длина волны [Нм] | Масса [г] | Цена |
| 322420 | 6958AT-16 | 2 | 5 | 1,9 | 16 | 2,0 | 18 | 237 | 0 руб. |
| 322461 | 6958AT-20 | 3 | 8 | 4,0 | 20 | 3,1 | 43 | 392 | 0 руб. |
| 322503 | 6958AT-25 | 4 | 12 | 6,7 | 25 | 4,9 | 84 | 640 | 0 руб. |
| 322545 | 6958AT-32 | 8 | 20 | 14,4 | 32 | 8,0 | 145 | 1014 | 0 руб. |
| Артикул | A | b | C | диаметр D | Диаметр D1 H7 | L | F | Øg | H | H1 | Н2 | Н3 | Н4 | H5 | T | m | N | диаметр. E | S | k | ИЛИ-1 Номер заказа уплотнительного кольца. | Цена |
| 322420 | 62 | 33 | 22 | 24 | 24 | 10,5 | 29 | 6,4 | 38,3 | 16,5 | 26,3 | 26,8 | 25,8 | 46,3 | 10 | 17 | 40 | 8 | 51 | 8 | 195347 | 0 руб. |
| 322461 | 72 | 40 | 27 | 30 | 30 | 13 | 33 | 8,5 | 49 | 20,3 | 32,7 | 34 | - | 59 | 11 | 20,5 | 46 | 10 | 59 | 10 | 195842 | 0 руб. |
| 322503 | 87 | 51 | 35 | 35 | 35 | 16 | 39 | 10,5 | 51 | 21,2 | 34,6 | 37 | - | 62 | 13 | 27 | 55 | 12 | 71 | 11 | 195909 | 0 руб. |
| 322545 | 102 | 58 | 40 | 42 | 42 | 18 | 48 | 12,5 | 60 | 24,1 | 56,7 | 59,5 | - | 76 | 15 | 31 | 66 | 15 | 84 | 16 | 195925 | 0 руб. |
Одинарного действия, с возвратной пружиной,
максимальное рабочее давление 250 бар,
минута. рабочее давление 40 бар.
Конструкция:
Корпус цилиндра изготовлен из стали, химически никелированной. Шток поршня азотирован. Стеклоочиститель на штоке поршня. Встроенная возвратная пружина. В комплект поставки входит штифт зажимного рычага, но сам зажимной рычаг в комплект не входит.
Применение:
Этот вертикальный зажим можно использовать для зажима в полостях или в очень узких пространствах.
Особенности:
Небольшие габариты, возможность установки вблизи обрабатываемой детали. Зажимные рычаги легко заменяются в установленном положении.
Примечание:
Винты в соответствии с ISO 4762, класс прочности 12.9, слегка смазанные маслом, не входят в стандартную комплектацию.
При разжатии вертикальный зажим обеспечивает максимальное давление. динамическое давление составляет 3 бара, что необходимо строго учитывать при использовании регулирующих клапанов. Важно: Пожалуйста, обратите внимание на поперечное сечение подводящего трубопровода.
Характеристики:
| Артикул | 322545 |
| Тип продукта | Вертикальный зажим |
| Максимальное рабочее давление [бар] | 250 |
| Максимальное усилие на поршне [кН] | 20 |
| Тип приведения в действие | Однократное действие |
