Крепление цанги внутри зажима АМF 572693

Предзаказ

0 руб.

< > Купить

Описание:

Артикул: AMF 572693

Подробнее

Разновидности товаров:

Артикул	Размер	диаметр D [мм]	диаметр D1 [мм]	Диаметр хода зажима [мм]	H [мм]	Масса [г]	Цена
567125	10	70	32,7	0,3	41,5	327	0 руб.
567126	20	99	44,7	0,3	46,5	779	0 руб.
572089	20	149	84,5	0,3	64,5	1840	0 руб.
572693	10	70	25,4	0,3	41,5	335	0 руб.
572694	20	99	34,7	0,3	46,5	760	0 руб.

Артикул	диаметр. D2	диаметр. D3	диаметр. D4	H1	Н2	Н3	Н4	Цена
567125	11,2	65	-	10	7	14,5	9,5	0 руб.
567126	16,0	90	-	10	10	14,5	9,5	0 руб.
572089	16,0	90	129	25	10	14,5	9,5	0 руб.
572693	11,0	65	-	10	7	14,5	9,5	0 руб.
572694	16,0	90	-	10	9	14,5	9,5	0 руб.

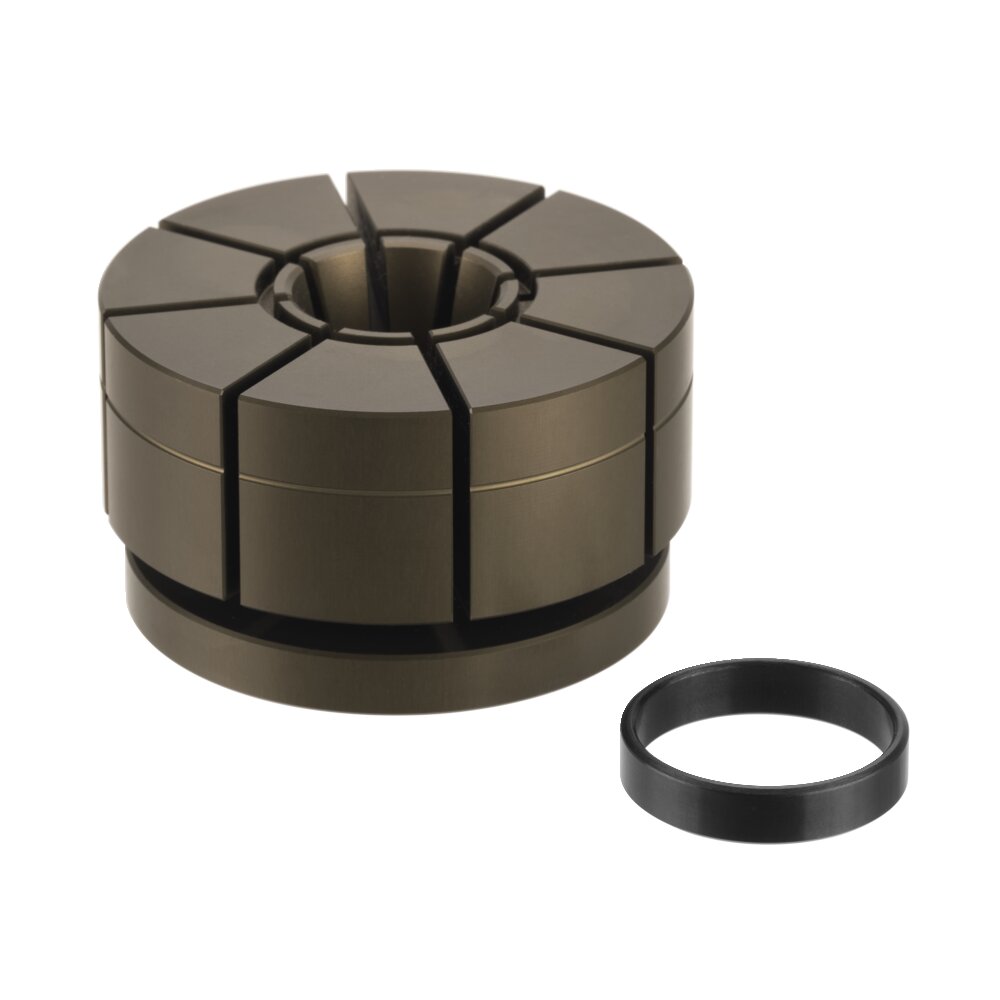

Цанговая насадка изготовлена из высокопрочного алюминия, покрытого твердым анодированием. Со стопорным кольцом из закаленной стали, полированной.

Конструкция:
Цанговые насадки всегда поставляются со стопорным кольцом.

Применение:
Цанговое крепление крепится с помощью крепежного комплекта 6375BI (соблюдайте требования по крутящему моменту) к основанию 6375M. Для фиксации контура заготовки цанговое крепление должно быть зафиксировано стопорным кольцом. Затем контур заготовки фрезеруется в цанговом приспособлении с минимальной глубиной зажима 10 мм. Затем стопорное кольцо снимается, и заготовка может быть зажата. Для закрепления новых контуров заготовки цанговая насадка может быть отфрезерована до диаметра (D1).

Примечание:
Цанговая насадка всегда должна быть зажата заготовкой или стопорным кольцом. Для устранения вертикального зазора между цанговым креплением и базовым элементом необходимо слегка подтянуть зажимную шпильку после установки заготовки.

Преимущество:
- Зажим глухих и сквозных отверстий.
- Зажим тонких и тонкостенных заготовок
- Заготовка зажимается без перекосов благодаря равномерному по радиусу приложенному к ней усилию зажима
- Возможна многократная установка различных контуров заготовки
