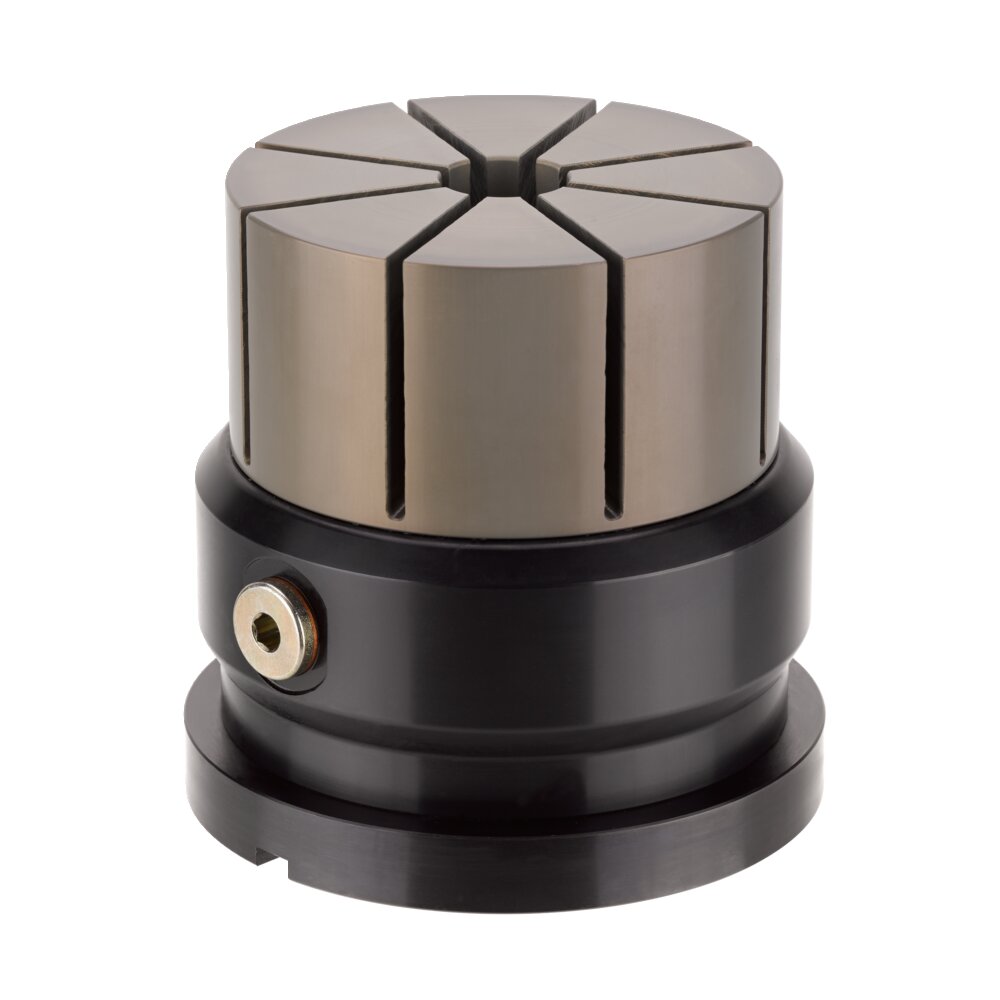

Гидравлическая цанга вкл. тело АМF 545582

Рабочее давление для открывания: минимальное 40 бар - максимальное 60 бар.

Конструкция:
Для открывания цанги требуется гидравлическое давление 40-60 бар. В разреженном состоянии цанговое крепление надежно натянуто благодаря встроенному пакету пружин.
Основной корпус изготовлен из полированной стали. Цанговое крепление, входящее в стандартную комплектацию, имеет диаметр 99 мм и изготовлено из анодированного высокопрочного алюминия. Гидравлический зажимной узел защищен от попадания грязи и охлаждающей воды.
Зажимная кромка по окружности для крепления к столу станка.
На нижней стороне расположен держатель для системы нулевой точки AMF K20, а также пазы для позиционирования на зажимных модулях AMF с индексацией.
Для автоматизированной работы на нижней стороне имеется гидравлическое соединение, герметичное в поставляемом состоянии.
Боковое гидравлическое соединение подходит для установки быстроразъемной муфты с соединительной резьбой G1/4.

Применение:
Для закрепления деталей сложной формы при 5-сторонней обработке на станке. Накладка детали фрезеруется в цанговом креплении с минимальной глубиной зажима 2 мм. Поскольку усилие зажима равномерно распределяется по детали в радиальном направлении, накладка зажимается без деформации.
Благодаря простой замене цанговой насадки различные заготовки могут быть быстро и надежно зажаты для 5-сторонней обработки.
Цанговая насадка может быть отфрезерована на высоту H1, что позволяет создавать новые контуры заготовки.

Примечание:
При установленном цанговом креплении зажимной узел не должен закрываться без заготовки.

* Макс. усилие зажима, составляющее 13 кН, приложено к цанге в осевом направлении и не относится к усилию зажима, приложенному к детали. Это зависит от высоты обработки.
