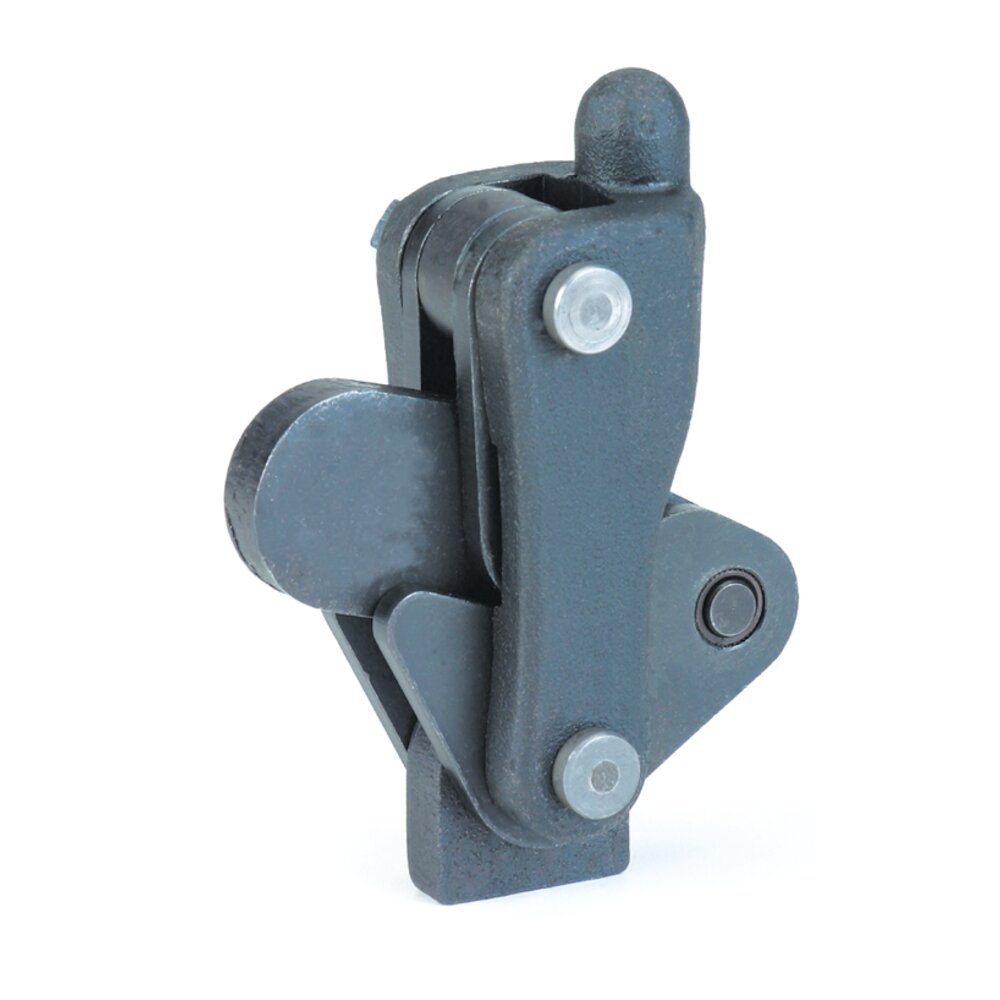

Модульный зажим АМF 90738

Предзаказ

11 310 руб.

< > Купить

Описание:

Артикул: AMF 90738

Подробнее

Разновидности товаров:

Артикул	Размер	F1 [кН]	Масса [г]	Цена
90738	2	2,5	205	11 310 руб.
90746	4	7,0	855	13 016,25 руб.
90753	6	11,0	1600	15 892,50 руб.
90761	8	22,5	3100	19 207,50 руб.
90779	10	34,0	5560	24 180 руб.

Артикул	в2	В4	C	С1	С2	С3	F	G	H	H1	Н2	Н3	Н4	L	R	R1	α	β	γ	Цена
90738	6	31	22	22	11	12	32	M 6	38	18	20,0	5	76	58	5	10,0	200°	70°	40°	11 310 руб.
90746	10	52	30	26	15	16	41	M 8	58	38	20,0	12	112	82	8	15,0	200°	70°	40°	13 016,25 руб.
90753	12	60	36	36	18	20	55	M10	78	50	28,0	16	145	105	11	18,0	200°	70°	40°	15 892,50 руб.
90761	16	76	50	50	25	27	72	M12	98	65	33,0	19	172	135	14	22,5	200°	70°	40°	19 207,50 руб.
90779	20	90	70	52	35	22	77	M16	117	83	33,5	25	210	155	14	25,0	200°	60°	28°	24 180 руб.

с поворотной ножкой, вариант для сварки.
Механизм может быть приварен под углом к его опоре. Втулки подшипников с расширением и упрочненным корпусом. Закаленные, отшлифованные и постоянно смазываемые штифты. Закрепите гайки на плече рычага, чтобы изменить трение при движении.
Материалы: сталь, вороненая. Рычаг изготовлен из литой стали, вороненой.

Примечание:
Эти модульные зажимы могут быть дополнены аксессуарами в соответствии с требованиями вашего производственного оборудования и приспособлений.

Характеристики:

Артикул	90738
Тип продукта	Вертикальный шарнирный зажим
Максимальное усилие зажима [кН]	2.5
Большой Шнелльшпаннер	2
Материал	Сталь, полированная
Выравнивание стопы	Поворотная ножка

Подходящие аксессуары:

Название товара	Цена
Трубка рычага, короткая АМF 91033	950,95 руб.
Ручной захват АМF 91355	205,40 руб.
Опорная плита АМF 90944	1 384,50 руб.
Держатель зажимного винта АМF 91116	750,75 руб.
Удлинитель зажимного рычага АМF 90985	1 355,25 руб.
