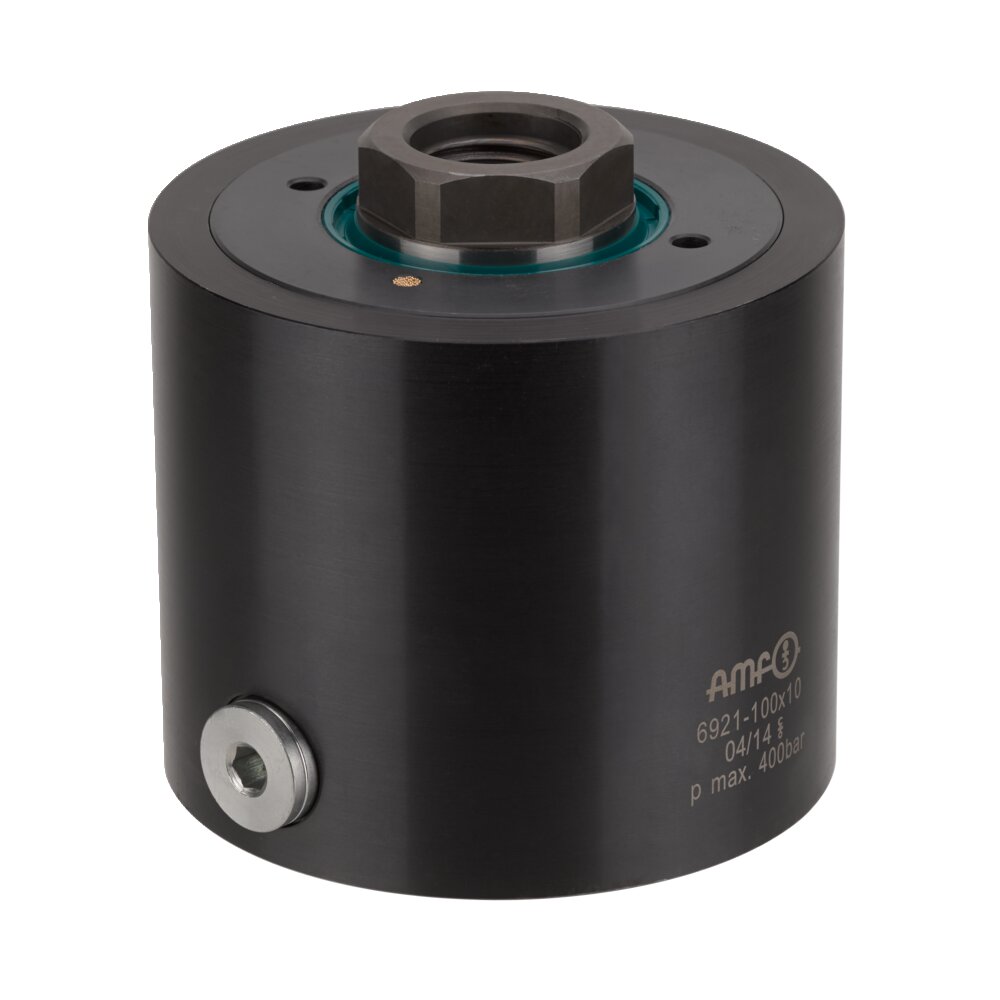

Полый стержневой цилиндр АМF 63768

Разновидности товаров:

возвратная пружина одностороннего действия,
максимальное рабочее давление 400 бар.

Конструкция:
Корпус цилиндра изготовлен из полированной стали. Корпус поршня и штока закалены и отшлифованы. Отвод осуществляется тарельчатыми пружинами. 1 стеклоочиститель. Поршневой шток с внутренней резьбой и двумя плоскостями (размер 70 x 6) или шестигранником (размер 100 x 10). Встроенный фильтр из спеченной бронзы. Подача масла осуществляется через резьбовое отверстие.

Применение:
Когда заготовки закрепляются на столе станка, полый стержневой цилиндр может быть навинчен на зажимной болт и соединен с зажимом двумя резьбовыми соединениями в корпусе. Также подходит для крепления и зажимных устройств непосредственно на столе станка. Цилиндр с полым стержнем предназначен для использования в сочетании с закаленными болтами из материала марки 8.8 для размера 100x10 и материала марки 12.9 для размера 70x6. В случае использования болтов из материалов марок 8.8 и 10.9 давление должно быть уменьшено до размера 70x6 для обеспечения непрерывной работы (см. диаграмму).

Особенности:
Защищен от загрязнения и сколов стеклоочистителем. Высокая мощность в компактной конструкции.

Примечание:
В цилиндрах одностороннего действия существует риск засасывания охлаждающей жидкости во время обратного хода. В этом случае цилиндры должны быть защищены от прямого воздействия охлаждающей жидкости. Встроенный воздухозаборник из агломератного металла должен быть защищен.
