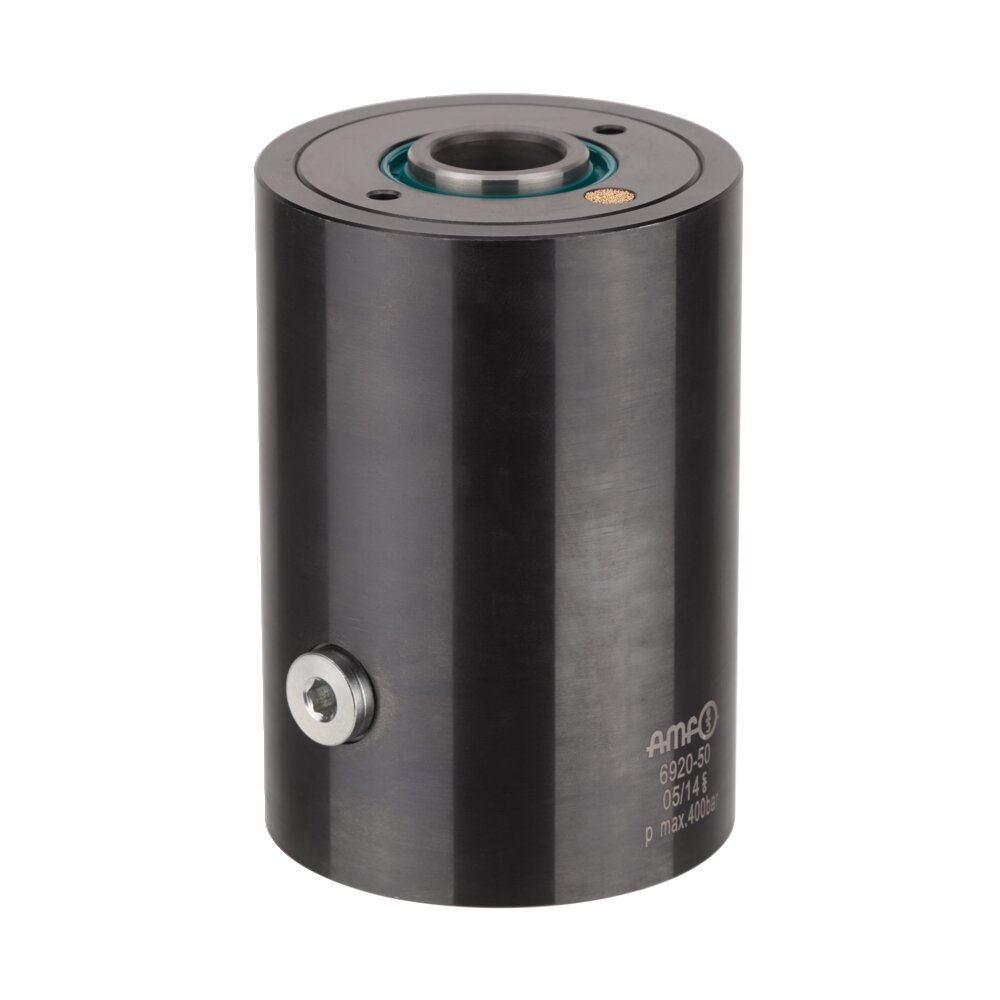

Полый стержневой цилиндр АМF 63057
Разновидности товаров:
| Артикул | Артикул №. | Тягово-толкающее усилие при 100 бар [кН] | Тягово-толкающее усилие при 400 бар [кН] | Длина хода H [мм] | Объем [см3] | Эффективная площадь поршня [см2] | Минимальное усилие пружины [Н] | Масса [г] | Цена |
| 63016 | 6920-32 | 8,0 | 32 | 10 | 8 | 8,0 | 350 | 1730 | 0 руб. |
| 63057 | 6920-80 | 20,0 | 80 | 15 | 30 | 20,0 | 750 | 3850 | 0 руб. |
| 64998 | 6920-20 | 5,0 | 20 | 8 | 4 | 4,9 | 200 | 930 | 0 руб. |
| 65003 | 6920-125 | 32,0 | 125 | 20 | 64 | 32,8 | 1120 | 6250 | 0 руб. |
| 65011 | 6920-50 | 12,5 | 50 | 12 | 15 | 12,8 | 540 | 1650 | 0 руб. |
| Артикул | Диаметр поршня. [мм] | A | диаметр D | диаметр. F | k | L | диаметр, М | диаметр N | R | Цена |
| 63016 | 40 | 90 | 60 | 44 | 60,5 | 94 | 14,5 | 24 | G1/8 | 0 руб. |
| 63057 | 60 | 115 | 80 | 60 | 87,0 | 119 | 22,5 | 32 | G1/4 | 0 руб. |
| 64998 | 32 | 80 | 52 | 40 | 56,0 | 82 | 12,5 | 20 | G1/8 | 0 руб. |
| 65003 | 75 | 149 | 100 | 75 | 108,0 | 151 | 27,5 | 38 | G1/4 | 0 руб. |
| 65011 | 48 | 101 | 70 | 50 | 71,5 | 103 | 18,5 | 26 | G1/8 | 0 руб. |
возвратная пружина одностороннего действия,
максимальное рабочее давление 400 бар.
Конструкция:
Корпус цилиндра изготовлен из полированной стали. Корпус поршня и штока закалены и отшлифованы. Встроенная возвратная пружина. С фильтром из спеченной бронзы. 2 стеклоочистителя и вентиляционный винт. Подача масла осуществляется через резьбовое отверстие.
Применение:
Особенно подходит для дооснащения существующих устройств гидравлическим приводом. Когда заготовки закрепляются на столе станка, на зажимной болт вместо гайки может быть надет цилиндр с полым стержнем. Цилиндры с полым стержнем можно использовать как для толкания, так и для вытягивания.
Особенности:
Полностью защищен от загрязнений и сколов благодаря воздухозаборнику из агломерата и двум стеклоочистителям. Поршень можно перемещать до упора. Маслосъемный патрубок на обоих концах, что позволяет легко устанавливать его последовательно.
Примечание:
Цилиндры предназначены для использования в сочетании с закаленными болтами из материала класса 8.8, например, по DIN 787 и DIN 6379. Рекомендуется использовать болты, соответствующие отверстию.
Для цилиндров одинарного действия существует риск засасывания охлаждающей жидкости во время обратного хода. В этом случае цилиндры должны быть защищены от прямого воздействия охлаждающей жидкости. Воздухозаборник из агломератного металла должен быть защищен.
Характеристики:
| Артикул | 63057 |
| Максимальное усилие зажима [кН] | 80 |
| Максимальное рабочее давление [бар] | 400 |
| Тип приведения в действие | Однократное действие |
| Ход [мм] | 15 |
