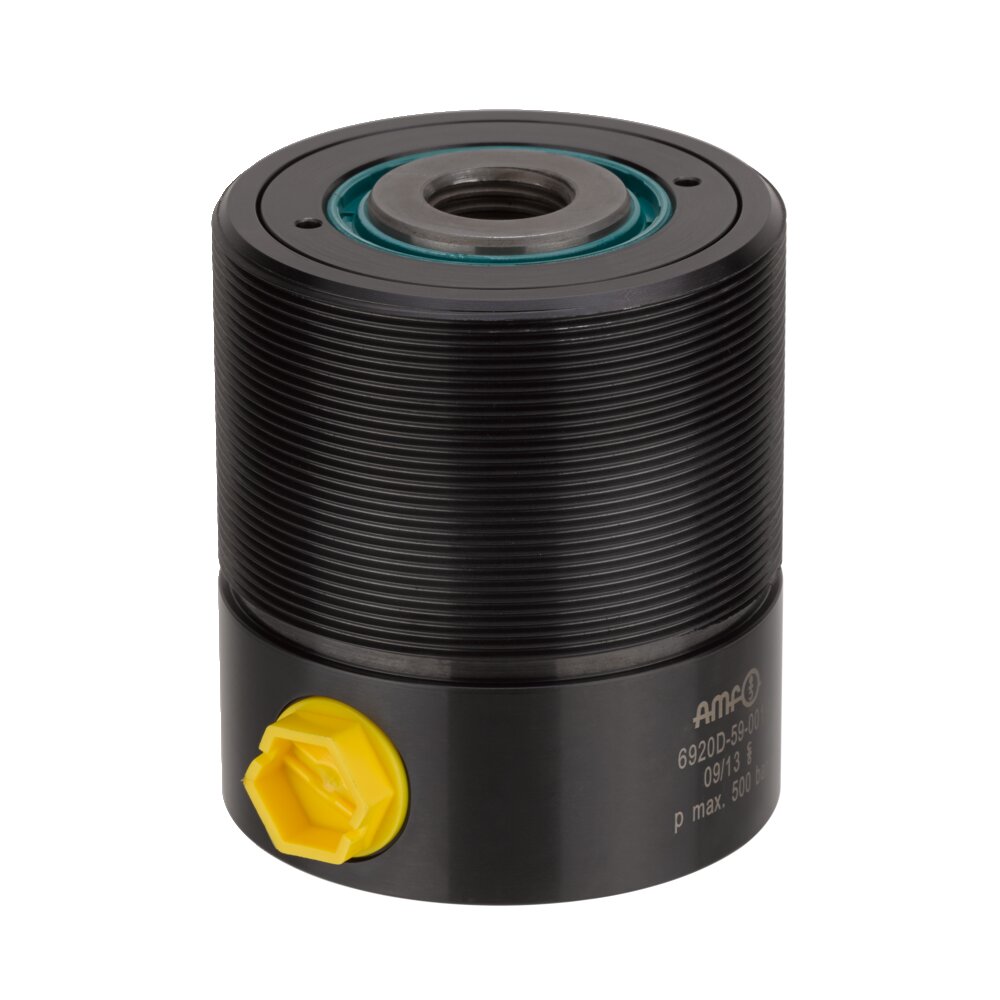

Полый стержневой цилиндр АМF 62836

Предзаказ

0 руб.

< > Купить

Описание:

Артикул: AMF 62836

Подробнее

Разновидности товаров:

Артикул	Артикул №.	Тягово-толкающее усилие VH 100 бар [кН]	Тягово-толкающее усилие VH при 500 бар [кН]	тягово-толкающее усилие RH при 100 бар [кН]	тягово-толкающее усилие RH при 500 бар [кН]	Длина хода H [мм]	Объем VH [см3]	Объемная относительная влажность [см3]	Эффективная площадь поршня VH [см2]	Эффективная площадь поршня RH [см2]	Масса [г]	Цена
62794	6920D-15-001	3,77	18,85	2,89	14,45	10	3,77	2,89	3,77	2,89	850	0 руб.
62836	6920D-24-001	6,03	30,15	4,90	24,50	10	6,03	4,90	6,03	4,90	1100	0 руб.
62844	6920D-38-001	9,42	47,10	7,65	38,25	16	15,10	12,20	9,42	7,65	1650	0 руб.
62851	6920D-59-001	14,72	73,60	11,59	57,95	16	23,50	18,50	14,72	11,59	2000	0 руб.
62869	6920D-92-001	23,12	115,60	18,60	93,00	20	46,20	37,20	23,12	18,60	3050	0 руб.
62877	6920D-150-001	37,68	188,40	30,63	153,15	25	94,20	76,50	37,68	30,63	5350	0 руб.

Артикул	A	D	диаметр. F	G	k	L	L1	диаметр, М	диаметр N	диаметр. p	R	диаметр S	Цена
62794	59	M50x1,5	35	HCM 8	11	60	36	8,2	16	12	G1/8	25	0 руб.
62836	64	M55x1,5	40	HCM 10	12	65	41	10,2	20	16	G1/4	32	0 руб.
62844	72	M65x1,5	45	HCM 12	14	73	45	12,2	25	20	G1/4	40	0 руб.
62851	78	M70x1,5	50	HCM 16	14	79	50	16,2	32	25	G1/4	50	0 руб.
62869	95	M80x2,0	60	HCM 20	18	96	60	20,2	40	32	G1/4	63	0 руб.
62877	109	M100x2,0	75	HCM 27	22	110	65	27,2	50	40	G1/4	80	0 руб.

двойного действия,
максимальное рабочее давление 500 бар.

Конструкция:
Шток цилиндра изготовлен из полированной стали. Корпус поршня закален и отшлифован. Шток поршня поставляется в стандартной комплектации с резьбой HC. если требуется поршневой шток с внутренней резьбой, в резьбу HC со стороны заказчика ввинчивается спиральная вставка (диаметр x 1,5 мм). Подача масла осуществляется через резьбовое отверстие.

Применение:
Особенно подходит для модернизации существующих приспособлений с гидравлическим приводом. При закреплении заготовок на столе станка вместо гайки на зажимной болт может быть надет цилиндр с полым стержнем. Цилиндры с полым стержнем могут использоваться как для толкания, так и для вытягивания.

Примечание:
Цилиндры предназначены для использования в сочетании с закаленными болтами из материала марки 12.9 (например, DIN 787). Корпус с резьбой обеспечивает широкий диапазон регулировки. Подходящие фланцевые гайки DIN 70852.

VH = рабочий ход, RH = обратный ход

Характеристики:

Артикул	62836
Максимальное усилие зажима [кН]	30.15
Максимальное рабочее давление [бар]	500
Тип приведения в действие	Двойное действие
Ход [мм]	10

Подходящие аксессуары:

Название товара	Цена
Фланцевая гайка АМF 63875	0 руб.
СПИРАЛЬНАЯ резьбовая вставка АМF 67546	0 руб.
Ввинчиваемый фланец АМF 69328	0 руб.
Сформируйте уплотнительное кольцо Cu АМF 69815	0 руб.
Шланг высокого давления АМF 174177	0 руб.
Быстроразъемная муфта АМF 69021	0 руб.
Шланг высокого давления с переплетением из стальной проволоки АМF 68551	0 руб.
