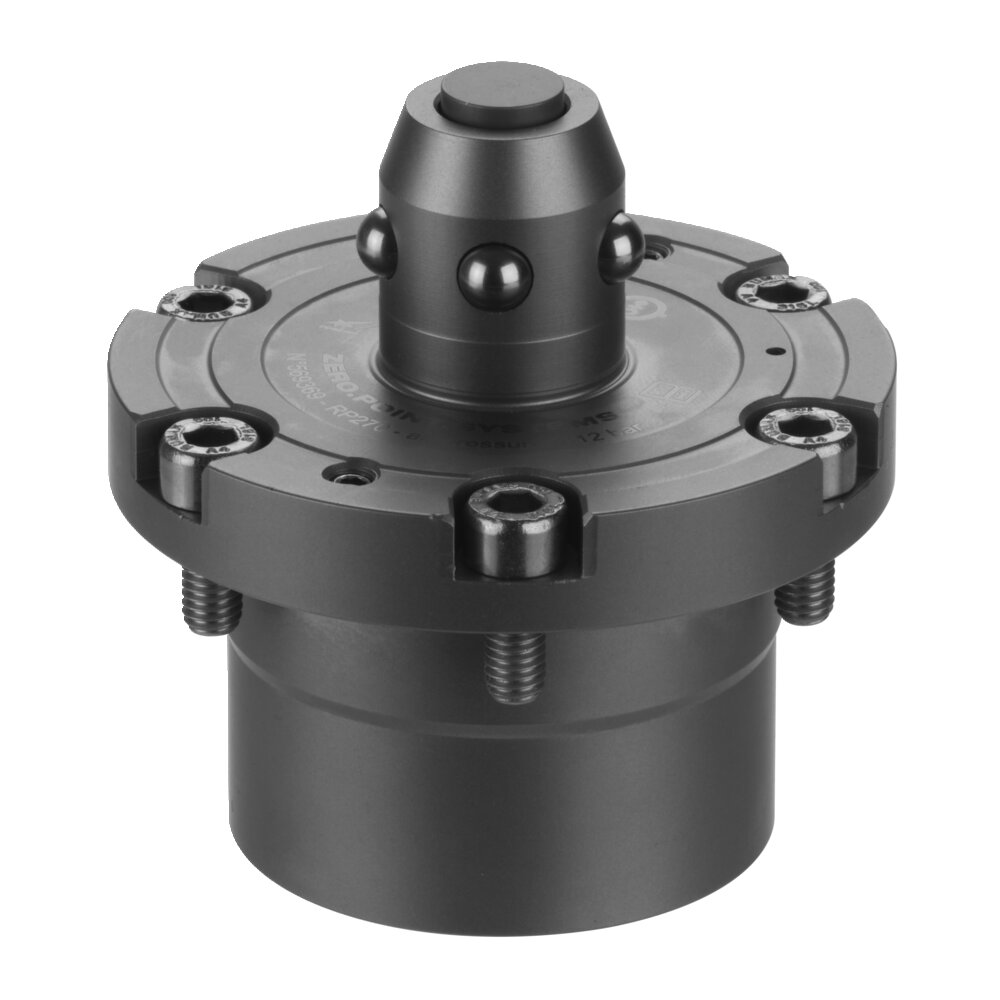

Монтажный зажимной модуль АМF 569368

Разновидности товаров:

Пневматическое открывание.
Пневматическая продувка.
Рабочее давление для открывания: минимальное 5 бар - максимальное 12 бар.
Корпус и поршень закалены.
Точность повторения

Конструкция:
Контактная поверхность со встроенным управлением продувкой и поддержкой.

Применение:
Пневматическая система зажима с нулевой точкой для оптимизации времени настройки при обработке резанием и без резания. Идеально подходит для применения в системах автоматизации перемещения, поскольку под сменным поддоном отсутствует контур натяга.

Примечание:
Система зажима в нулевой точке открывается (1) пневматически и механически блокируется усилием пружины. Пневматические подводящие трубопроводы могут быть подсоединены с помощью резьбы M3 на нижней стороне зажимного модуля. Кроме того, воздух может подаваться с помощью уплотнительных колец, которые входят в стандартную комплектацию. Последующее отсоединение напорной магистрали возможно в любое время (система зажима нулевой точки зажимается при нормальном давлении). Соединение (7) может быть дополнительно использовано в качестве пневматического. управление продувкой и опорой. Вентиляция осуществляется с помощью соединения (5).

* Пожалуйста, соблюдайте инструкции по установке.

По запросу:
- Монтажный чертеж
