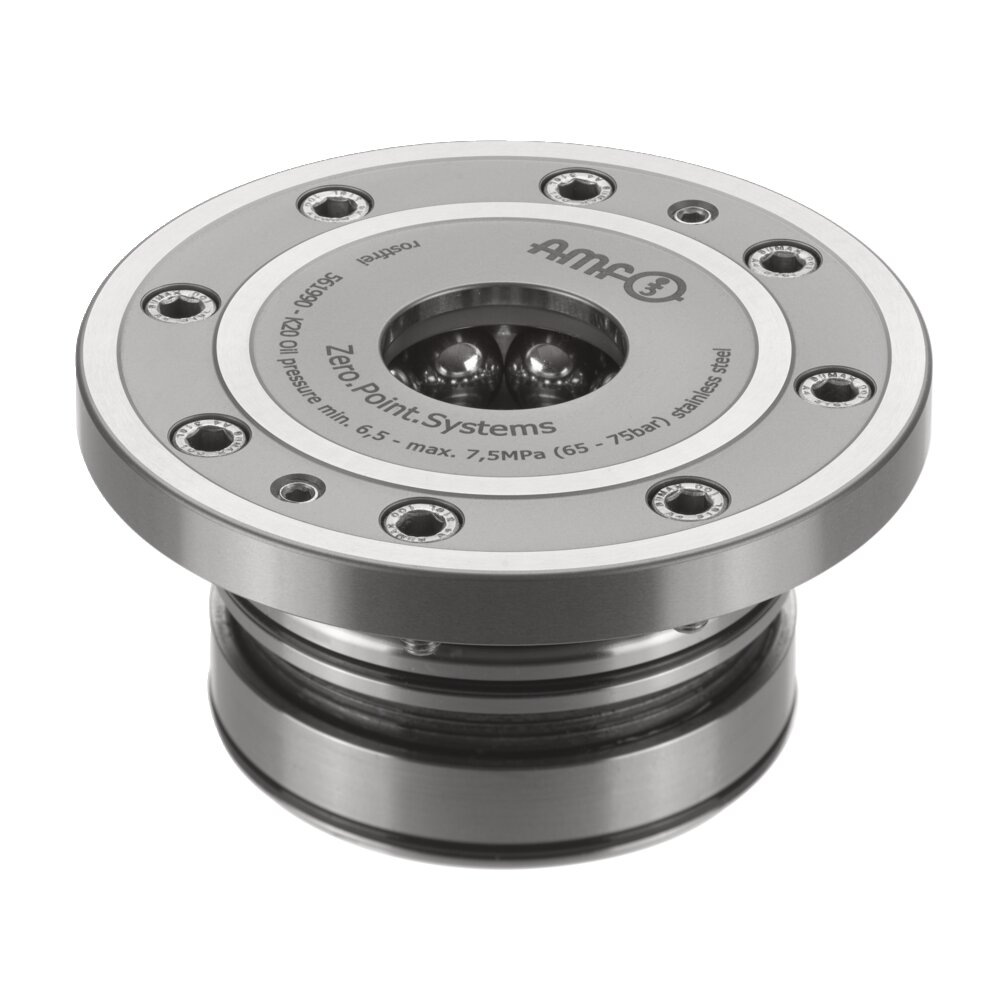

Монтажный зажимной модуль АМF 561990

Гидравлическое открывание.
Пневматическая продувка.
Рабочее давление открывания: минимум 60 - максимум 70 бар
Крышка и поршень закалены.
Точность повторения

Конструкция:
Система зажима в нулевой точке с увеличенным усилием втягивания/фиксации и центрированным отводом.

Применение:
Система зажима в нулевой точке для оптимизации времени настройки при обработке резанием и без резания.

Примечание:
Установочный зажимной модуль обладает высокими усилиями удержания, втягивания и фиксации. Он открывается гидравлически (1) и механически блокируется усилием пружины. Последующее отсоединение напорных трубопроводов возможно в любое время (модуль зажимается без давления).
Зажимной модуль с системой управления продувкой и поддержкой имеет два соединения:
1x гидравлическое. открытие (1), 1x пневматическое. Система управления обдувом и опорой (3). (Дополнительно можно подключить пневматическую систему управления обдувом и опорой.)
* Пожалуйста, соблюдайте инструкции по установке.

По запросу:
- Монтажные чертежи
