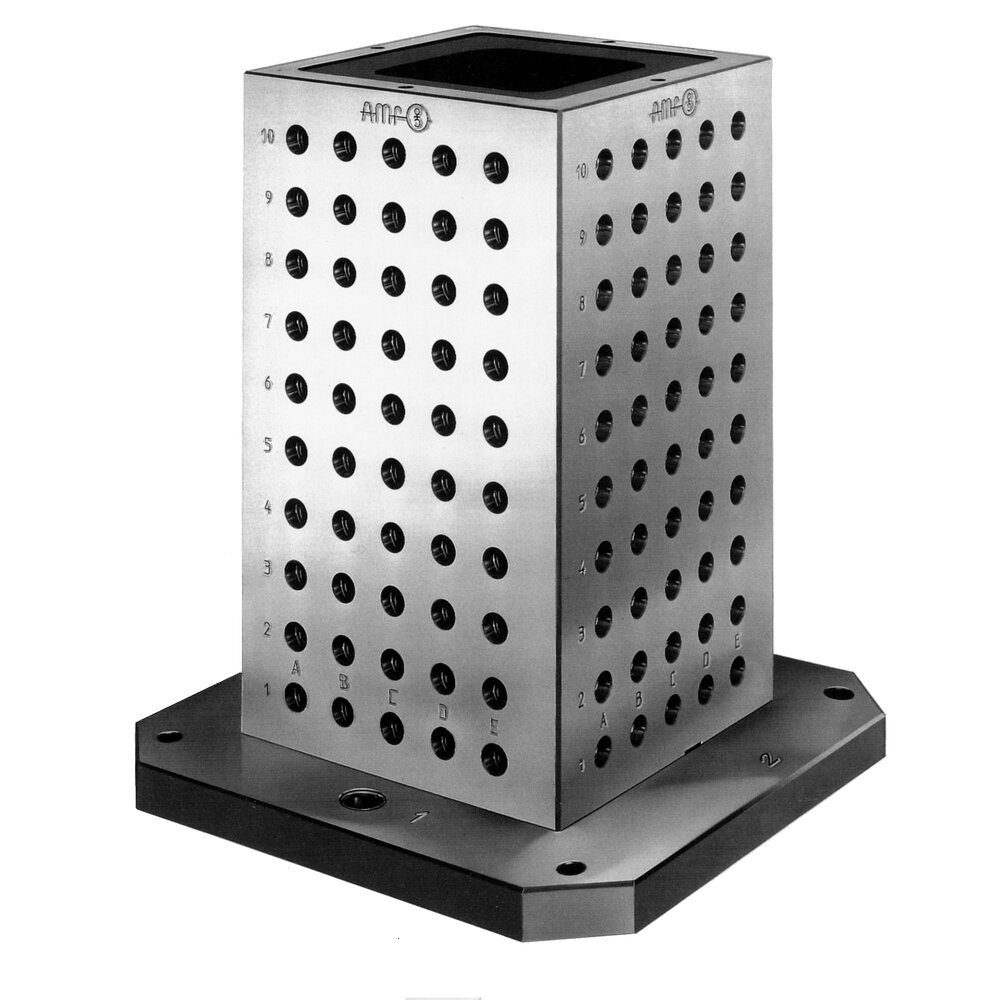

Зажимная колонна АМF 88385

Предзаказ

0 руб.

< > Купить

Описание:

Артикул: AMF 88385

Подробнее

Разновидности товаров:

Артикул	Артикул №.	Отклонение под прямым углом	Z1 x R	Z2 x R	Количество установочных отверстий	Масса [кг]	Цена
88344	6364D-320x320-12	0,03	4x50	9x50	4x50=200	232	0 руб.
88369	6364D-400x400-12	0,04	6x50	11x50	4x84=336	410	0 руб.
88385	6364D-500x500-12	0,05	8x50	15x50	4x144=576	715	0 руб.

Артикул	Размер	A	Допуск A	k	H1 ±0,03	G	диаметр S	Цена
88344	320x320	320	±0,025	580	80	38	13	0 руб.
88369	400x400	400	±0,03	720	110	47	17	0 руб.
88385	500x500	500	±0,04	920	110	57	17	0 руб.

Особенности:
Зажимная резьба (М): M16 Шаг сетки (R): 50 мм ± 0,01 мм Отверстие для сетки (D): Ø 22F7 Отверстие для сетки (E): 13 мм Перпендикулярность (R): 0,01/200 мм Поверхности зажима: сглажены после нитрования Твердость: 700-100 HV1 Материал: закаленная сталь Центровочное отверстие: с закаленными втулками в соответствии с DIN 179 с базовой поверхностью Базовая поверхность: с рисунком отверстий в соответствии с таблицей или чертежом, подходит для стола станка в соответствии с DIN 55201
