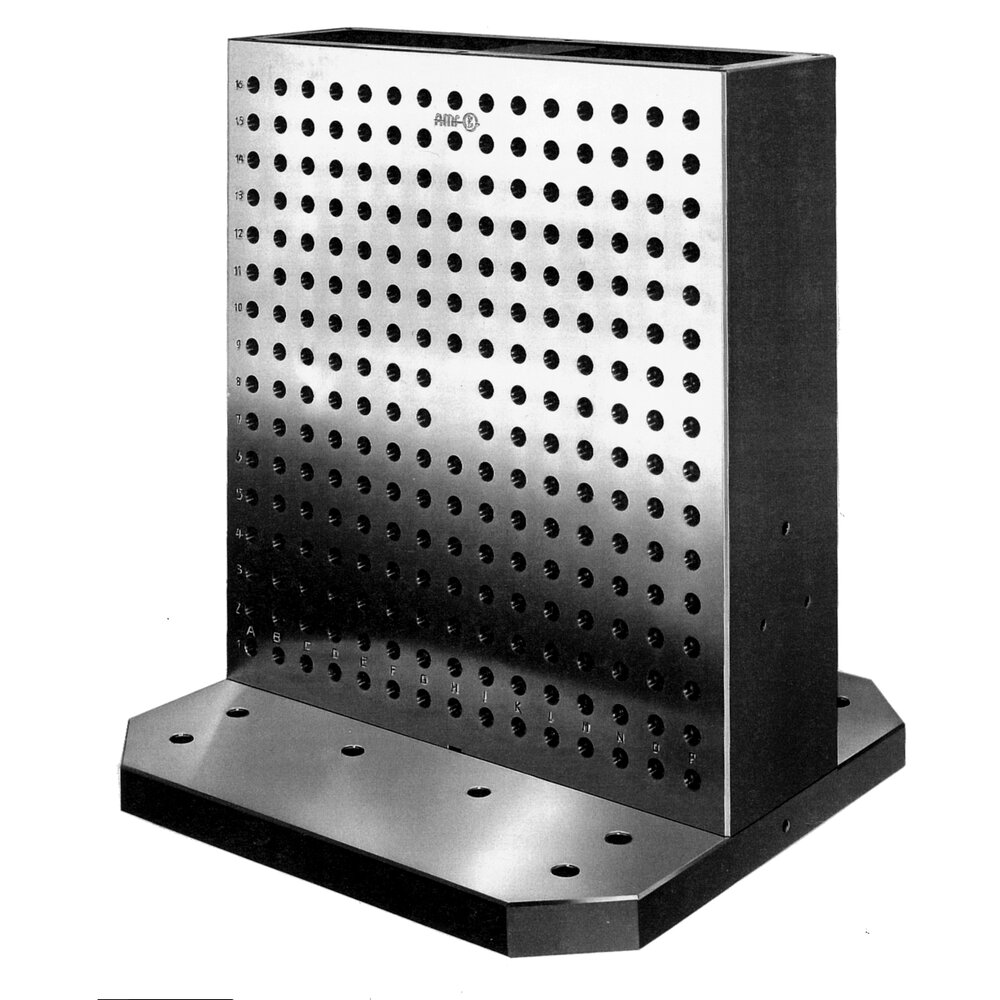

Угол зажима, двусторонний АМF 87999

Предзаказ

0 руб.

< > Купить

Описание:

Артикул: AMF 87999

Подробнее

Разновидности товаров:

Артикул	Артикул №.	Отклонение под прямым углом	Z1 x R	Z2 x R	Количество установочных отверстий	Масса [кг]	Цена
87999	6366D-500x580-12	0,03	8x50	8x50	160	235	0 руб.
88013	6366D-630x720-12	0,04	10x50	11x50	260	408	0 руб.
88039	6366D-800x920-12	0,05	14x50	15x50	476	706	0 руб.

Артикул	Размер	A	k	C	Допуск C	H1 ±0,03	G	диаметр S	Цена
87999	500x580	500	580	160	±0,03	110	38	13	0 руб.
88013	630x720	630	720	200	±0,04	110	47	17	0 руб.
88039	800x920	800	920	250	±0,05	110	57	17	0 руб.

Особенности:
Зажимная резьба (М): M16 Шаг сетки (R): 50 мм ± 0,01 мм Отверстие для сетки (D): Ø 22F7 Отверстие для сетки (E): 13 мм Перпендикулярность: 0,01/200 мм Поверхности зажима: сглажены после нитрования Твердость: 700-100 HV1 Материал, азотированный плазмой: закаленная сталь Выравнивание отверстие и центровка: с закаленными втулками в соответствии с DIN 179 с базовой поверхностью Базовая поверхность: с рисунком отверстий в соответствии с таблицей или чертежом, подходит для стола станка в соответствии с DIN 55201
