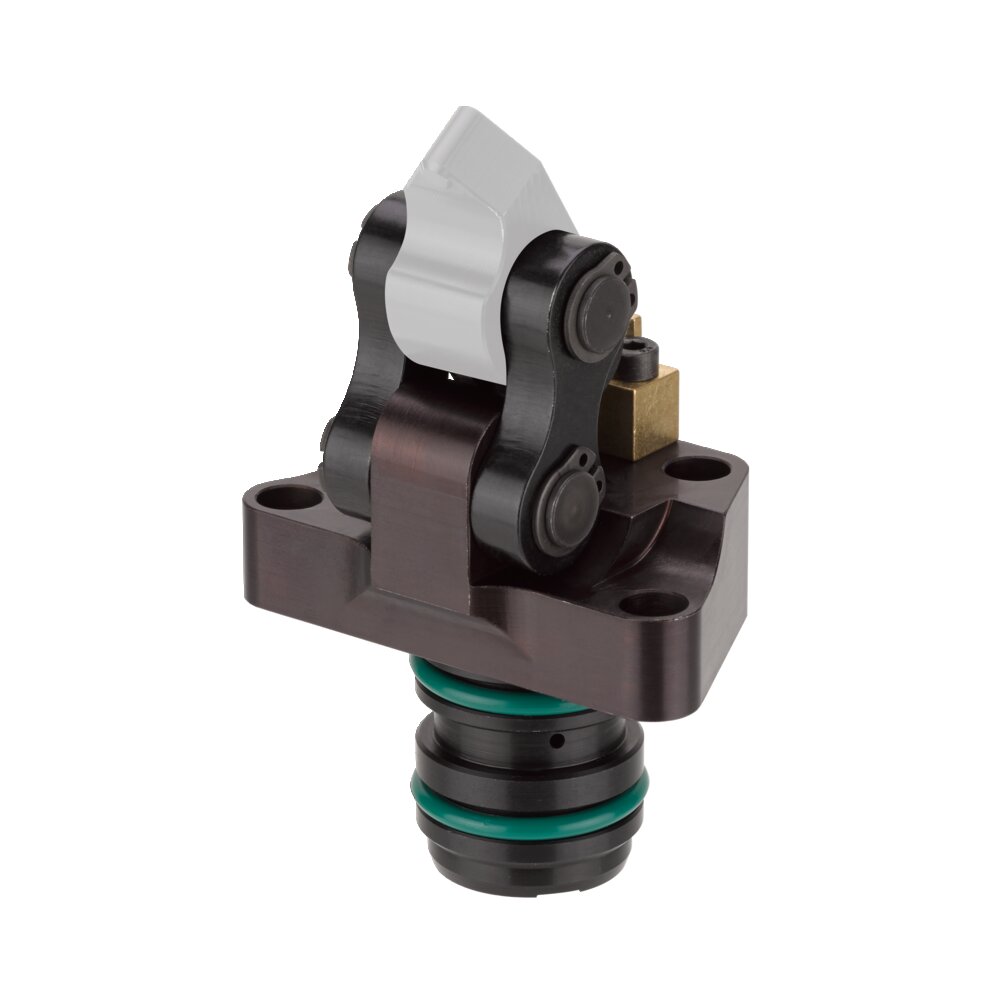

Вертикальный зажим АМF 326397
Разновидности товаров:
| Артикул | Артикул №. | Усилие зажима F1 при 100 бар [кН] | Усилие зажима F1 при 250 бар [кН] | Усилие на поршне F5 при 100 бар [кН] | Усилие на поршне F5 при 250 бар [кН] | Объем Sp [см3] | Том. Lo [см3] | Эффективная площадь поршня Sp [см2] | Эффективная площадь поршня Lo [см2] | Максимальная длина волны [Нм] | Q макс. [л/мин] | Масса [г] | Цена |
| 326231 | 6958DT-16 | 1,3 | 3,3 | 2,0 | 5,0 | 2,0 | 1,2 | 2,0 | 1,2 | 7,5 | 0,5 | 365 | 0 руб. |
| 326298 | 6958DT-20 | 2,1 | 5,2 | 3,1 | 7,8 | 3,8 | 2,4 | 3,1 | 2,0 | 15,0 | 0,8 | 386 | 0 руб. |
| 326397 | 6958DT-25 | 3,2 | 8,2 | 4,9 | 12,2 | 6,9 | 4,1 | 4,9 | 2,9 | 27,0 | 1,2 | 1015 | 0 руб. |
| 327510 | 6958DT-32 | 5,3 | 13,4 | 8,0 | 20,1 | 13,7 | 8,3 | 8,0 | 4,9 | 47,0 | 2,0 | 1970 | 0 руб. |
| 553427 | 6958DT-12 | 0,7 | 1,8 | 1,1 | 2,8 | 0,9 | 0,5 | 1,1 | 0,6 | 2,7 | 0,3 | 175 | 0 руб. |
| Артикул | A | А1 | b | C | E | диаметр D | H | H1 | Н2 | Н3 | Н4 | H5 | H6 | H7 | k | L | m | N | P | R | S | S1 | V | В1 | В2 | W | ØZ | ИЛИ-1 Номер заказа уплотнительного кольца. | диаметр D H7 | диаметр. F | G x T | Н10 | J | диаметр X | X1 | диаметр Y | Y1 | Цена |
| 326231 | 51,9 | 0,40 | 12 | 18,0 | 19,0 | 24 | 16,5 | 58,4 | 38,3 | 46,3 | 27,0 | 11 | 19,3 | 11 | 26 | 33 | 10,5 | 5,5 | 12 | 11,5 | 68,3 | 37,49 | 29 | 15 | 13,7 | 51 | 6,5 | 497461 | 24 | 25,4 | M6x15 | 27,0 | 2,0 | 5 | 11 | 5 | 24,5 | 0 руб. |
| 326298 | 54,0 | 1,25 | 14 | 21,0 | 23,0 | 30 | 20,3 | 73,2 | 49,0 | 59,0 | 34,0 | 14 | 25,0 | 16 | 32 | 40 | 13,0 | 6,0 | 16 | 14,0 | 78,9 | 41,60 | 33 | 15 | 17,5 | 59 | 8,5 | 490342 | 30 | 31,4 | M8x16 | 34,0 | 2,0 | 5 | 13 | 5 | 31,5 | 0 руб. |
| 326397 | 51,2 | 0,70 | 17 | 25,5 | 27,5 | 35 | 21,0 | 79,4 | 51,0 | 62,0 | 37,0 | 12 | 27,0 | 16 | 39 | 51 | 16,0 | 8,0 | 20 | 19,0 | 96,1 | 48,55 | 39 | 15 | 21,0 | 71 | 10,5 | 321018 | 35 | 36,4 | M10x20 | 37,0 | 2,0 | 5 | 14 | 5 | 34,5 | 0 руб. |
| 327510 | 53,4 | -1,0 | 20 | 30,0 | 33,0 | 42 | 24,0 | 97,1 | 63,0 | 76,0 | 59,5 | 13 | 35,0 | 18 | 50 | 58 | 18,0 | 9,0 | 26 | 22,0 | 112,25 | 58,16 | 48 | 15 | 24,0 | 84 | 12,5 | 409748 | 42 | 43,4 | M12x20 | 59,5 | 2,5 | 6 | 18 | 6 | 56,5 | 0 руб. |
| 553427 | 49,5 | 0,13 | 10 | 15,0 | 17,0 | 18 | 13,5 | 47,7 | 31,0 | 38,0 | 22,0 | 7 | 16,0 | 12,2 | 20 | 28,5 | 10,0 | 4,5 | 10 | 8,5 | 50,1 | 23,55 | 20 | 7 | 11,4 | 36 | 4,5 | 409953 | 18 | 19,4 | M4x8 | 22,0 | 0,5 | 4 | 8 | 4 | 20,0 | 0 руб. |
Двойного действия,
максимум. рабочее давление 250 бар,
минута. рабочее давление 25 бар.
Конструкция:
Гидравлический цилиндр в виде встраиваемого картриджа. Верхнее крепление осуществляется четырьмя цилиндрическими винтами (минимальное сопротивление 10,9), которые входят в стандартную комплектацию. Все компоненты изготовлены из закаленной, каленой и полированной стали. Поршневые и поворотные болты изготовлены из закаленной и азотированной стали. В корпус встроен металлический стеклоочиститель для защиты от грязи. Насадка для подачи сжатого воздуха для пневматического управления зажимом. Поворотные болты, натяжные ремни и насадка для подачи сжатого воздуха входят в стандартную комплектацию, но не входят зажимные рычаги. Подача масла осуществляется через масляный канал в корпусе приспособления.
Применение:
Вертикальный зажим двойного действия идеально подходит для зажима в зажимных карманах. Для четко определенных возвратных движений.
Особенности:
Небольшие габариты, возможность установки вблизи обрабатываемой детали. Зажимные рычаги легко заменяются благодаря встроенному вертикальному зажиму. Горизонтальная центральная ось зажимного рычага и точка давления на заготовку находятся в одной плоскости. Это предотвращает относительное перемещение заготовки. Для защиты уплотнительных колец, расположенных радиально на зажиме, поперечные каналы в монтажном отверстии должны свободно поворачиваться и быть снабжены вставными отверстиями. Если вертикальный зажим закрыт, то сжатый воздух, который ранее свободно выходил наружу, блокируется в сопле для подачи сжатого воздуха. Результирующее обратное давление может быть использовано для управления зажимом с помощью преобразователя сигналов.
Примечание:
Преобразователь сигналов не входит в комплект поставки.
Соотношение между рычагами B и C составляет 1 к 1,5 для стандартных рычагов!
При изготовлении заготовок рычагов отклонения, которые приводят к увеличению усилия зажима, допускаются только в исключительных случаях.
Sp = зажим, Lo = разжим
Характеристики:
| Артикул | 326397 |
| Тип продукта | Вертикальный зажим |
| Максимальное усилие зажима [кН] | 8.2 |
| Максимальное рабочее давление [бар] | 250 |
| Максимальное усилие на поршне [кН] | 12.2 |
| Тип приведения в действие | Двойное действие |
