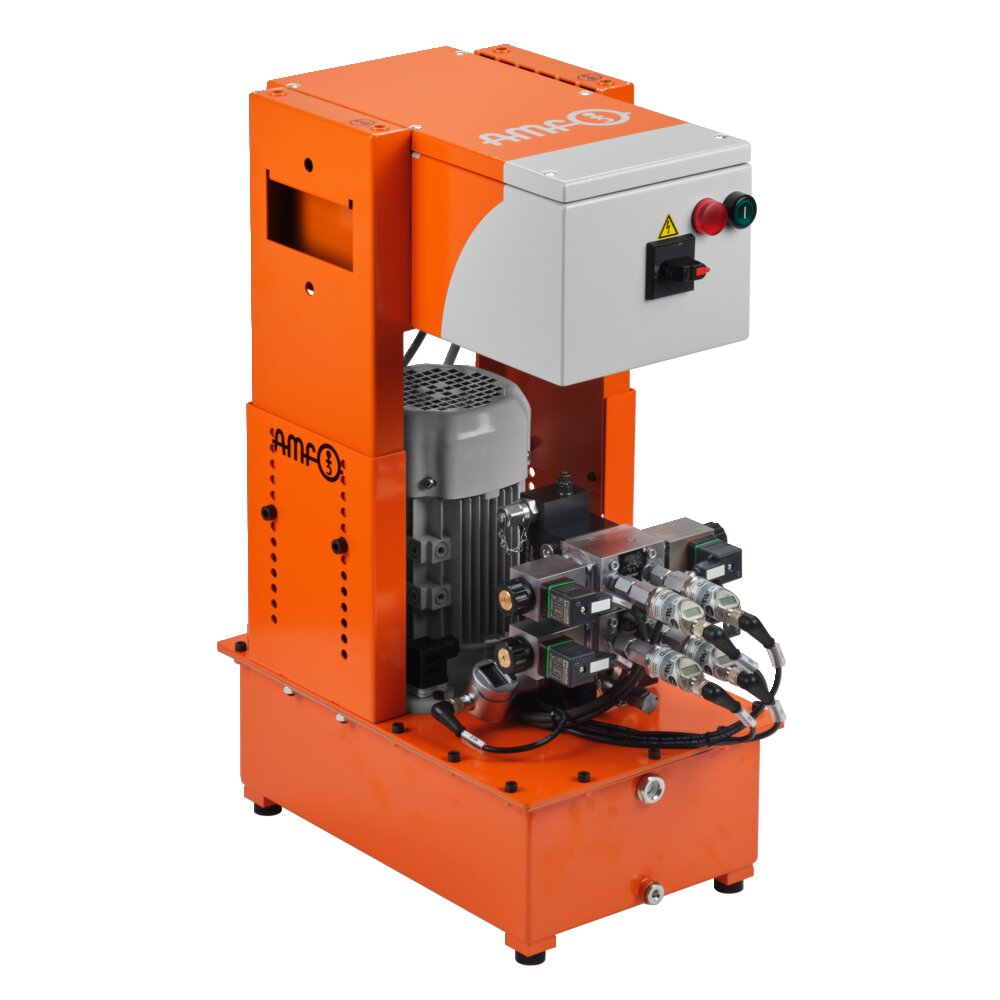

Реле давления насосного агрегата АМF 570181

Разновидности товаров:

с клапаном ограничения давления и электрическим реле давления,
одинарного и двойного действия, контроль давления в точках A и B,
максимальное рабочее давление 400 бар.

Конструкция:
Компактный, подключаемый насосный агрегат, готовый к электрической и гидравлической эксплуатации. В комплекте: клапан ограничения давления и реле давления, электромагнитный клапан, электрические реле давления, манометр, поплавковый выключатель с контролем температуры, система заливки масла, электрическое управление с главным выключателем, контрольные лампы и фланцевые разъемы. Электрическое подключение, в комплекте с разъемом CEKON, напорный фильтр с сеткой 25 мкм. Подача масла осуществляется через резьбовое отверстие.
В стандартную комплектацию входит 2 х 5 л гидравлического масла HLP32.

Применение:
Эти насосные агрегаты в основном используются в качестве приводных и управляющих элементов для зажимных устройств одинарного и двойного действия. Благодаря контролю давления эти устройства могут использоваться в системах автоматизации.

Тип управления:
Панель управления для одного-четырех контуров зажима.

Особенности:
Радиально-поршневой насос приводится в действие стандартным двигателем переменного тока с классом энергоэффективности IE3. Двигатель защищен от перегрузки защитным выключателем двигателя и термопарой. Настройка и контроль давления осуществляются с помощью клапана ограничения давления и электронного реле давления. Значение, установленное на клапане ограничения давления, сохраняется с помощью кнопки Mode на электронном реле давления. При этом одновременно устанавливается запрограммированная точка отключения и обратного включения.
- Высокий уровень безопасности благодаря использованию клапанов с 4/3 направленными седлами!
- Внешний контроль давления во всех напорных трубопроводах с возможностью до 2 точек переключения.
- Никаких нежелательных перемещений. В случае отключения питания или проблем с контактом клапан возвращается в положение сброса давления.
- Простое управление с помощью внешних контроллеров машины (например, ПЛК).
Насосный агрегат работает в прерывистом режиме. В случае потери давления насос автоматически включается с помощью реле давления. В случае низкого уровня масла или повышения температуры масла встроенный плавающий выключатель с функцией контроля температуры выключает насос и на электрическом контроллере загорается индикатор неисправности.

Примечание:
При соединении элементов обеспечьте правильную прокачку. В случае потери давления скорость последующей откачки не должна превышать 2 раз в минуту. Насосный агрегат не должен работать непрерывно.

Опции:
Схема зажима: Имеется электрический контроллер, рассчитанный на 5 схем зажима. Для более чем 5 цепей зажима электрический регулятор отсутствует.
Комбинация клапанов: снижение давления для всех последующих цепей зажима. Напорный фильтр с фильтрующей сеткой 10 мкм или 40 мкм. Дроссельные клапаны для определенных цепей зажима.

По запросу:
Направляющие клапаны с другими функциональными схемами по запросу.
Пять зажимных контуров по запросу.
