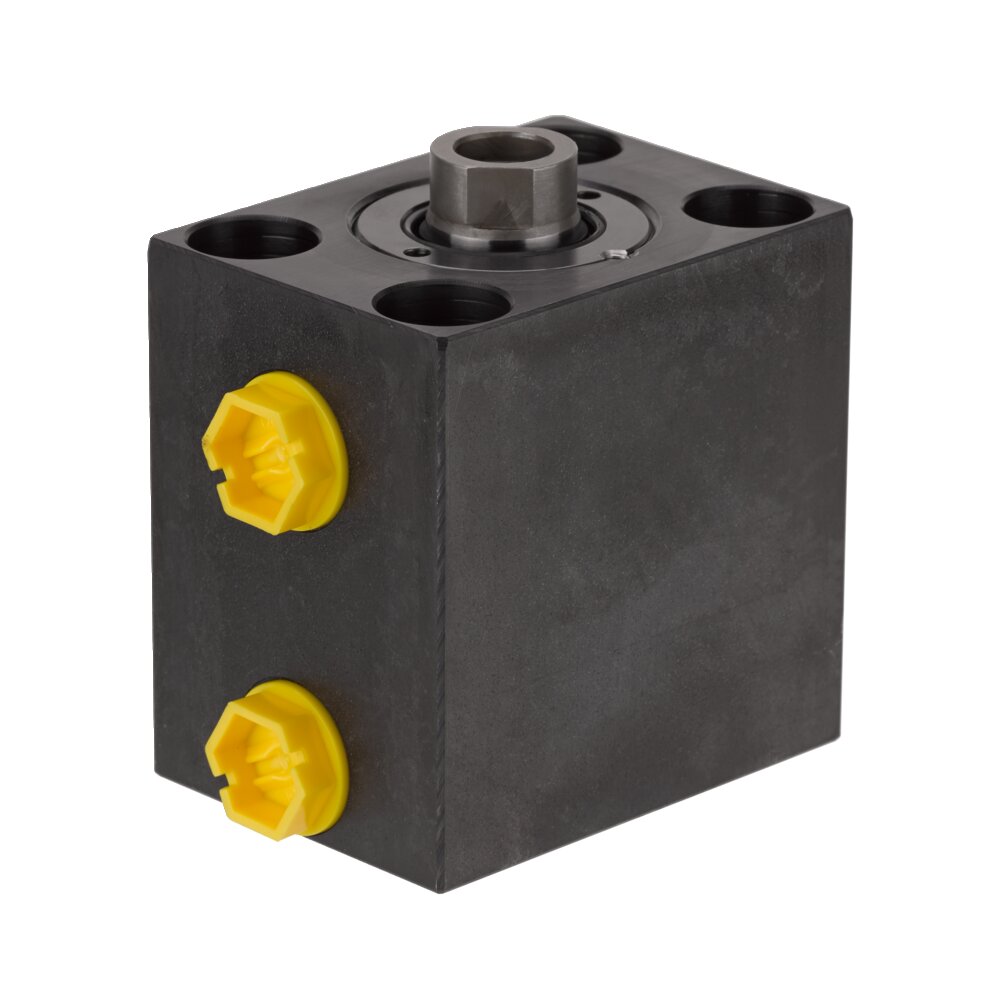

Блочный цилиндр АМF 294637

Предзаказ

0 руб.

< > Купить

Описание:

Артикул: AMF 294637

Подробнее

Разновидности товаров:

Артикул	Артикул №.	Усилие нажатия при 100 бар [кН]	Усилие нажатия при давлении 500 бар [кН]	Тяговое усилие при 100 бар [кН]	Тяговое усилие при 500 бар [кН]	Длина хода H [мм]	Объемный толчок [см3]	Объем тяги [см3]	Диаметр поршня. [мм]	Масса [г]	Цена
62034	6926D-8-001	2,0	10,0	1,2	6,0	16	3,2	1,9	16	820	0 руб.
62042	6926D-8-002	2,0	10,0	1,2	6,0	50	10,0	6,0	16	1330	0 руб.
62117	6926D-12-001	3,1	15,5	1,6	8,0	16	5,0	2,6	20	880	0 руб.
62133	6926D-12-002	3,1	15,5	1,6	8,0	50	15,5	8,0	20	1380	0 руб.
62174	6926D-20-001	5,0	25,0	2,9	14,5	20	9,8	5,8	25	1220	0 руб.
62182	6926D-20-002	5,0	25,0	2,9	14,5	50	25,0	14,5	25	1800	0 руб.
62257	6926D-32-001	8,0	40,0	4,9	24,5	25	20,0	12,2	32	1990	0 руб.
62323	6926D-32-002	8,0	40,0	4,9	24,5	50	40,0	24,5	32	2630	0 руб.
62398	6926D-50-001	12,5	62,5	7,6	38,0	25	31,4	19,1	40	2760	0 руб.
62406	6926D-50-002	12,5	62,5	7,6	38,0	50	62,5	38,0	40	3590	0 руб.
62554	6926D-78-001	19,6	98,0	11,6	58,0	25	49,0	29,0	50	4380	0 руб.
62562	6926D-78-002	19,6	98,0	11,6	58,0	50	98,0	58,0	50	5520	0 руб.
62596	6926D-125-001	31,1	155,5	18,6	93,0	30	93,5	55,8	63	7900	0 руб.
62604	6926D-125-002	31,1	155,5	18,6	93,0	50	155,5	93,0	63	9280	0 руб.
283184	6926D-50-200	12,5	62,5	7,6	38,0	100	125,0	76,0	40	5800	0 руб.
294637	6926D-78-200	19,6	98,0	11,6	58,0	100	196,0	116,0	50	8500	0 руб.
295360	6926D-200-002	50,3	251,5	30,6	153,0	80	402,0	245,0	80	21000	0 руб.
295410	6926D-8-200	2,0	10,0	1,2	6,0	100	20,0	12,0	16	2200	0 руб.
295436	6926D-12-200	3,1	15,5	1,6	8,0	100	31,0	20,0	20	2300	0 руб.
295451	6926D-20-200	5,0	25,0	2,9	14,5	100	50,0	29,0	25	3100	0 руб.
295477	6926D-32-200	8,0	40,0	4,9	24,5	100	80,0	49,0	32	4500	0 руб.
295535	6926D-125-200	31,1	155,0	18,6	93,0	100	311,0	186,0	63	14500	0 руб.
295550	6926D-200-001	50,3	251,5	30,6	153,0	32	160,0	98,0	80	15000	0 руб.
295592	6926D-200-200	50,3	251,5	30,6	153,0	100	503,0	305,0	80	24000	0 руб.

Артикул	A	b	C	диаметр. E	L	m	N x глубина	Q	R	S	U	диаметр W	Z	Цена
62034	60	56	35	10	6	11	M6x12	40	G1/4	8	22	6,5	16,5	0 руб.
62042	60	91	35	10	6	11	M6x12	40	G1/4	8	22	6,5	16,5	0 руб.
62117	60	61	35	14	7	11	M8x15	40	G1/4	10	22	6,5	17,0	0 руб.
62133	60	95	35	14	7	11	M8x15	40	G1/4	10	22	6,5	17,0	0 руб.
62174	65	64	45	16	7	11	M10x15	50	G1/4	13	30	8,5	18,0	0 руб.
62182	65	94	45	16	7	11	M10x15	50	G1/4	13	30	8,5	18,0	0 руб.
62257	75	75	55	20	10	11	M12x15	55	G1/4	17	35	10,5	22,0	0 руб.
62323	75	100	55	20	10	11	M12x15	55	G1/4	17	35	10,5	22,0	0 руб.
62398	85	79	63	25	10	11	M16x25	63	G1/4	22	40	10,5	24,0	0 руб.
62406	85	104	63	25	10	11	M16x25	63	G1/4	22	40	10,5	24,0	0 руб.
62554	100	90	75	32	10	13	M20x30	76	G1/4	27	45	13,0	27,0	0 руб.
62562	100	115	75	32	10	13	M20x30	76	G1/4	27	45	13,0	27,0	0 руб.
62596	125	102	95	40	14	17	M27x40	95	G1/4	36	65	17,0	26,0	0 руб.
62604	125	122	95	40	14	17	M27x40	95	G1/4	36	65	17,0	26,0	0 руб.
283184	85	154	63	25	10	11	M16x25	63	G1/4	22	40	10,5	24,0	0 руб.
294637	100	165	75	32	10	13	M20x30	76	G1/4	27	45	13,0	27,0	0 руб.
295360	160	165	120	50	14	21	M30x40	120	G1/2	46	80	21,0	34,0	0 руб.
295410	60	144	35	10	6	11	M6x12	40	G1/4	8	22	6,5	16,5	0 руб.
295436	60	148	35	14	7	11	M8x15	40	G1/4	10	22	6,5	17,0	0 руб.
295451	65	144	45	16	7	11	M10x15	50	G1/4	13	30	8,5	18,0	0 руб.
295477	75	150	55	20	10	11	M12x15	55	G1/4	17	35	10,5	22,0	0 руб.
295535	125	172	95	40	14	17	M27x40	95	G1/2	36	65	17,0	26,0	0 руб.
295550	160	117	120	50	14	21	M30x40	120	G1/2	46	80	21,0	34,0	0 руб.
295592	160	185	120	50	14	21	M30x40	120	G1/2	46	80	21,0	34,0	0 руб.

двойного действия,
максимальное рабочее давление 500 бар,
минута. рабочее давление 25 бар.

Конструкция:
Корпус цилиндра изготовлен из полированной стали
Корпус поршня и штока закалены и отшлифованы. Тандемное уплотнение и стеклоочиститель на штоке поршня. Поршневой шток с внутренней резьбой. Подача масла осуществляется через масляный канал в корпусе приспособления.

Особенности:
Универсальное крепление к креплениям через крепежные отверстия.
Цилиндры каждого размера доступны с тремя различными ходами.

Примечание:
Максимальная скорость перемещения - 0,5 м/с.
В блок-цилиндрах предусмотрены прорези для ключей. При рабочем давлении свыше 160 бар цилиндры должны быть заблокированы шипами в пазах или закреплены подпоркой у основания цилиндра. Для крепления необходимо использовать винты с классом прочности 12.9.
Нестандартные размеры соответствуют стандарту DIN ISO 2768 medium.

По запросу:
Специальные размеры доступны по запросу.

Характеристики:

Артикул	294637
Максимальное усилие зажима [кН]	98
Максимальное рабочее давление [бар]	500
Тип приведения в действие	Двойное действие
Ход [мм]	100

Подходящие аксессуары:

Название товара	Цена
Установочный винт шарообразной формы АМF 64071	0 руб.
Ввинчиваемый фланец АМF 69328	0 руб.
Сформируйте уплотнительное кольцо Cu АМF 69815	0 руб.
Шланг высокого давления АМF 174177	0 руб.
Быстроразъемная муфта АМF 69021	0 руб.
Шланг высокого давления с переплетением из стальной проволоки АМF 68551	0 руб.
