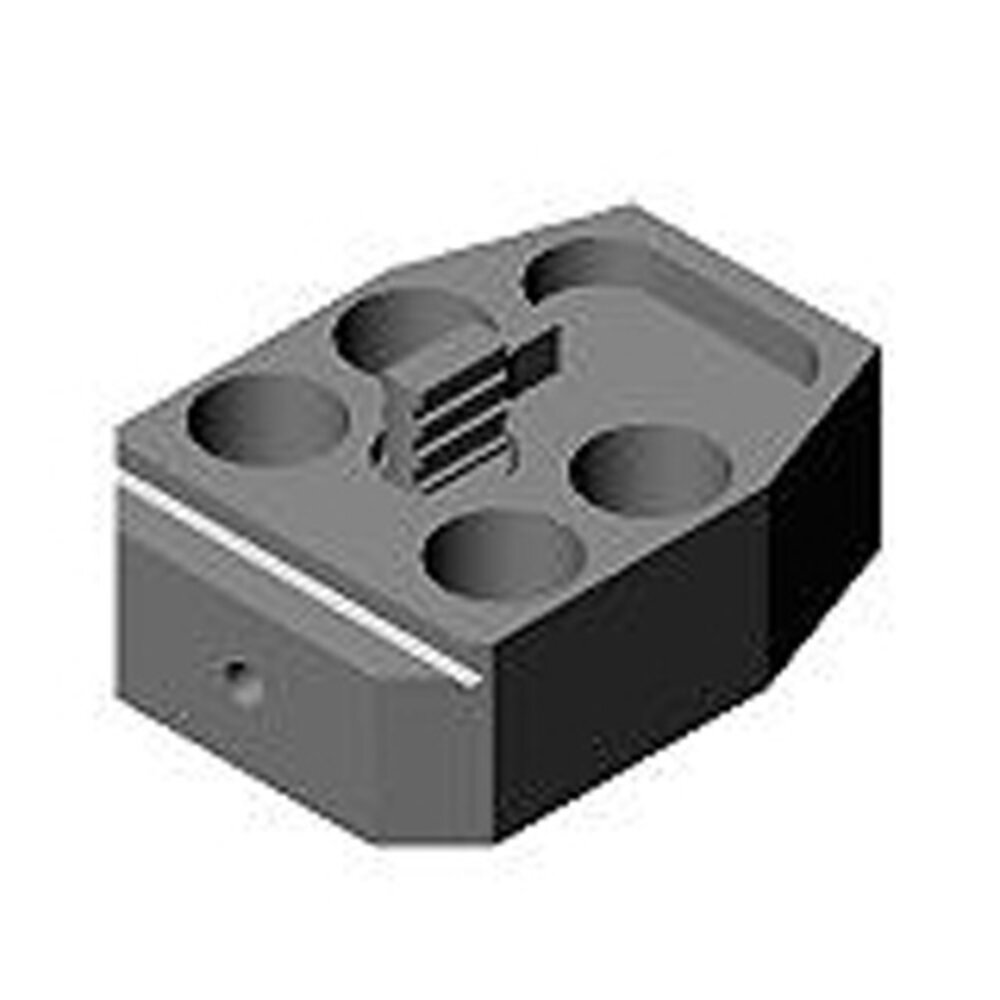

Базовый элемент с установочными отверстиями АМF 78394

Предзаказ

0 руб.

< > Купить

Описание:

Артикул: AMF 78394

Подробнее

Разновидности товаров:

Артикул	Артикул №.	От лицевой стороны до внутренней. отверстия A ±0,01	диаметр D F7	Высота опоры H ±0,01	R ±0,01	R1 ±0,01	Масса [г]	Цена
78394	7110FP-12-1	15	16	25	40	25	930	0 руб.
78451	7110FP-16-1	20	22	30	50	30	1880	0 руб.

Артикул	b	C	E	F	H1	L	L1	L3	диаметр S	диаметр. S1	Цена
78394	64	10	9	16	29,7	87	24	42	13	20	0 руб.
78451	80	10	12,5	23	39,7	108	29	56	17	26	0 руб.

Применение:
Этот элемент сочетает в себе функции поворотного опорного элемента 7110FS-**-1 и опорно-ограничительной планки 6363-**-068. Он устанавливается на сетке с помощью двух центрирующих втулок 6363-**-005 or -031 и закрепляется двумя винтами с заклепками DIN912. Высота опоры и расстояние от установочной поверхности до оси позиционирования соответствуют высоте аналогичных элементов позиционирования 6363. Расположенные на нем распорки и зажимные элементы 7110 можно поворачивать на 20° относительно оси корпуса в соответствии с особенностями обрабатываемой детали.

Характеристики:

Артикул	78394
Тип	12

Подходящие аксессуары:

Название товара	Цена
Зажимной элемент, механический АМF 79319	0 руб.
Зажимной элемент, механический АМF 79285	0 руб.
