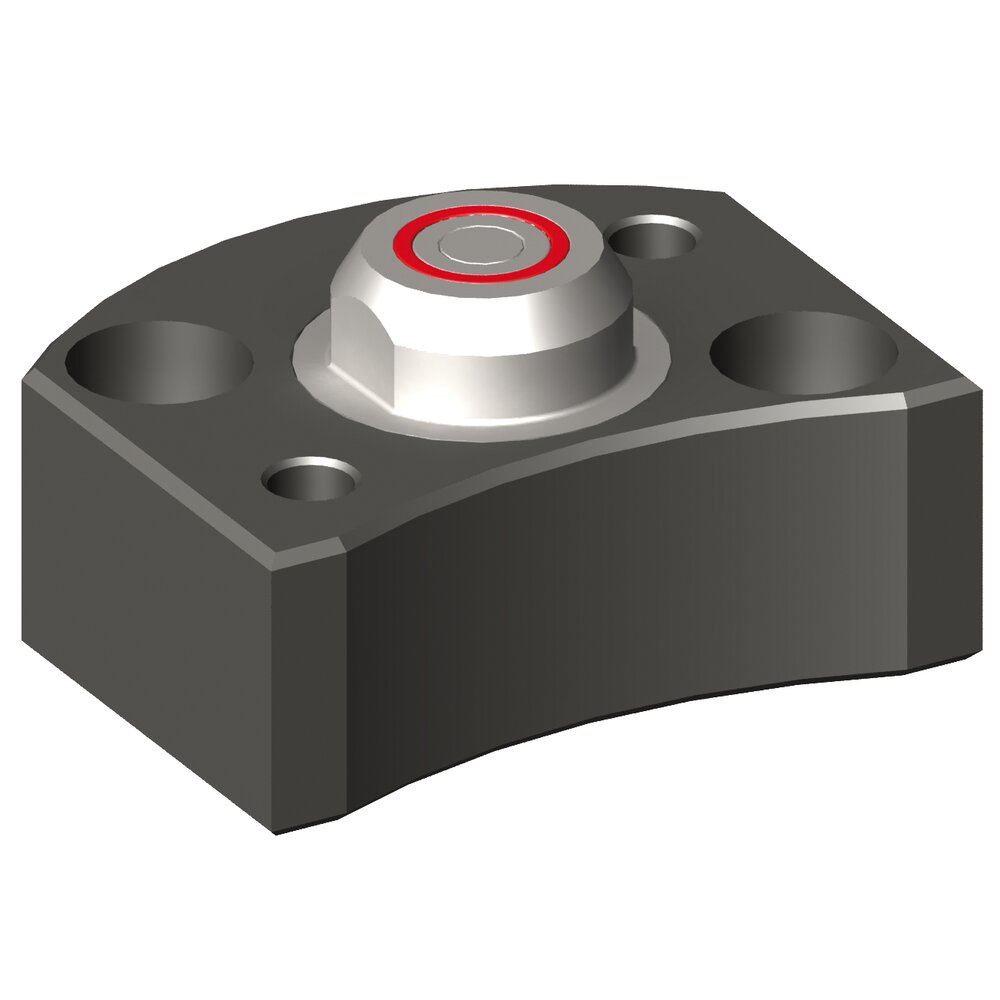

Переходник соединительного механизма АМF 424184

Предзаказ

0 руб.

< > Купить

Описание:

Артикул: AMF 424184

Подробнее

Разновидности товаров:

Артикул	Размер	Номинальное отверстие	A	А1	А2	b	ха	k	диаметр N	диаметр. p	R	T	U	Масса [кг]	Цена
424002	20	5	56	33	18	65	35	13	6 H7	9	G1/8	12	45	0,9	0 руб.
424184	40	5	56	33	18	65	45	13	6 H7	9	G1/8	12	45	1,0	0 руб.

Подходит для монтажного зажимного модуля № 6151HA / 6151L.

Применение:
Муфты используются для перекачки жидких и газообразных сред без потерь и регулируются в соответствии с высотой крышки монтажных зажимных модулей.

Примечание:
Соединительный механизм и ниппель должны быть направлены примерно на 2-3 мм до соприкосновения с осевыми уплотнительными поверхностями. Допуск радиального положения (+/- 0,2 мм) не должен быть превышен. Соединение муфт возможно только при снятии давления.
Усилие разъединения, обусловленное гидравлическим давлением между соединительным патрубком и механизмом, определяется по формуле F [N] = 15,4 x p [бар] и должно быть учтено.

Характеристики:

Артикул	424184
Тип продукта	Эйнбау-Spannmodul
Режим работы	Гидравлический, Пневматический
Размер зажимного модуля	40

Подходящие аксессуары:

Название товара	Цена
Переходник соединительного ниппеля АМF 424242	0 руб.
Монтажный зажимной модуль, фланцевое исполнение АМF 424143	0 руб.
Монтажный зажимной модуль, фланцевое исполнение АМF 424168	0 руб.
Ввинчиваемый соединительный ниппель АМF 430058	0 руб.
